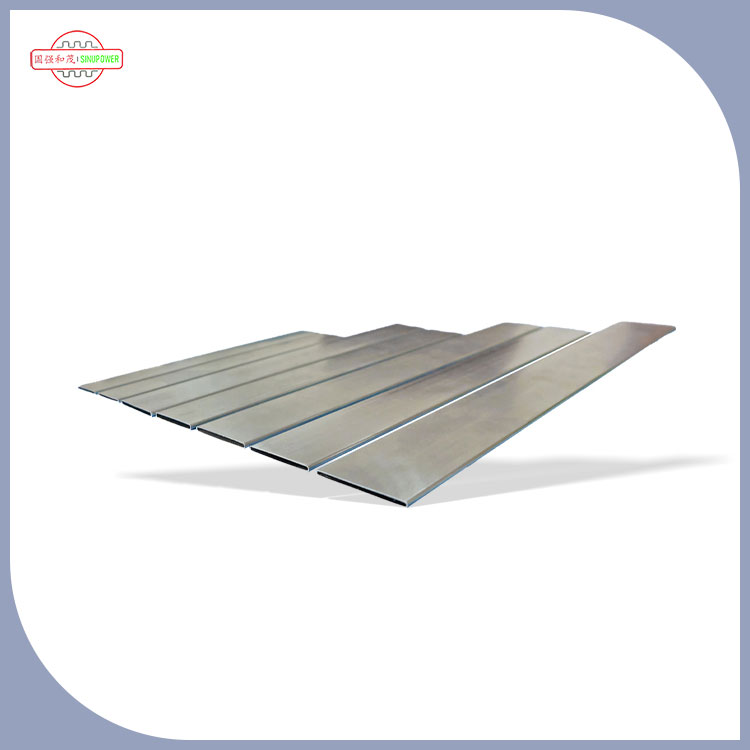

Miért jók a lapos ovális csövek a kompakt, nagy teljesítményű hűtéshez?

Ha valaha is megpróbált keményebb hővisszaszorítási célt elérni anélkül, hogy növelte volna a radiátor magvastagságát (vagy az anyagjegyzék-költséget), valószínűleg ugyanazokba a fejfájásokba ütközött: kevés a felület, túl nagy a nyomásesés, a cső méretei nem egységesek, a keményforrasztás utáni bordakötvény-problémák és a rémálom forgatókönyve – szivárgás okozta helyszíni hibák. Lapos ovális csövekgyakran választják pontosan ezeknek a megszorításoknak a megoldására, de csak akkor, ha a geometria, a gyártási módszer és a minőségellenőrzés megfelel az alkalmazásnak.

Absztrakt

Tartalomjegyzék

Vázlat

1. A fájdalom pontjai:
   • Termikus szűk keresztmetszetek szűk helyeken
   • Nyomásesés és áramlási cél ütközések
   • Szivárgások, keményforrasztási hibák és inkonzisztens méretek
2. A geometria:
   • Felületi és bordás érintkezési fejlesztések
   • Csomagolás előnyei vékony magokban
   • Kompromisszumok: varrat integritás, tisztaság és tolerancia ellenőrzése
3. A specifikáció:
   • Kötelező rajzfeliratok
   • Anyag- és korrózióválasztás
   • Tesztelési követelmények, amelyek csökkentik a terepi hibákat
4. A végrehajtás:
   • QC ellenőrző pontok és elfogadási kritériumok
   • Hibamód táblázat a kiváltó okok szerinti osztályozáshoz
   • RFQ ellenőrzőlista a mintavételi idő lerövidítésére

A vevő fájdalom pontok lapos ovális csövek címét

A radiátorcsövek körüli beszerzési és tervezési problémák többsége nem „rejtély”, hanem előre látható ütközések teljesítménycélokat és csomagolási korlátokat.Lapos ovális csövekmegjelenjen a szűkített listán, amikor a vásárlóknak szükségük van rá oldja meg a következő fájdalompontok közül egyet (vagy többet):

• Nem elegendő hőátadás a rendelkezésre álló magvastagságban:hatékonyabb felületi interakcióra van szükség a bordákkal anélkül, hogy a radiátor mélyebbre kerülne.
• A nyomáscsökkenés elleni áramlási célok:a jobb hőteljesítmény semmit sem jelent, ha a szivattyú nem tudja fenntartani a szükséges áramlást.
• Súlycsökkentés:különösen az autóipari és mobilitási rendszerekben, ahol minden gramm megkérdőjeleződik.
• Szivárgási kockázat és garanciális expozíció:A varrat minősége, a keményforrasztási kompatibilitás és a tisztaság ronthatja vagy megzavarhatja a megbízhatóságot.
• Gyártási hozamproblémák:a méretváltozások a bordák helytelen illeszkedését, a keményforrasztási üregeket és a törmeléktüskéket okozzák.
• Korróziós és kevert fém szerelvények:A galvanikus párok és a rossz felület-előkészítés felgyorsítja a meghibásodásokat zord környezetben.

A gyakorlati kivonat:Lapos ovális csövekerős megoldás lehet, de nem „automatikusan javítják” a minőséget ill rendszertervezés. Jutalmazzák a jó specifikációt és büntetik a homályos vásárlást.

Mi változik, ha egy cső „lapos ovális” lesz

A „lapos ovális” profil nem csak kozmetikai – megváltoztatja a cső és a bordák érintkezését, a levegő átáramlását a magon, és hogyan jut el a hő a hűtőfolyadékból a külső környezetbe.

• Hatékonyabb uszony érintkezési terület:a laposabb oldalak általában egyenletesebb kötési területet biztosítanak, mint egy kerek cső, ami elősegítheti a hőutakat, ha a borda kialakítása megfelelően illeszkedik.
• Jobb csomagolás vékony magokban:a profil segítségével a tervezők több csősort illeszthetnek, vagy optimalizálhatják a bordák osztását anélkül, hogy az összeállítást növelnék.
• Lehetőség a jobb légoldali teljesítményre:a lamellák geometriájától és a lamelláktól függően a levegő oldali hőátadás javítható a kezelhető légáramlási ellenállás fenntartása mellett.
• Nagyobb érzékenység a tűrésre és a varrás integritására:az előnyök gyorsan eltűnnek, ha a falvastagság vagy a varrat minősége tételenként változik.

Hogyan határozzunk meg lapos ovális csöveket költséges oda-vissza váltás nélkül

Ha az ajánlatkérésben az szerepel, hogy „lapos ovális cső radiátorhoz”, tíz idézetet és tizenegy értelmezést kap. A vágás leggyorsabb módja kockázata annak meghatározása, hogy valójában mi szabályozza a teljesítményt és a megbízhatóságot.

Specifikációs ellenőrzőlista, amelyet beilleszthet az ajánlatkérésbe

• Csőprofil méretei:nagytengely, melléktengely és saroksugár (rajz vagy keresztmetszeti vázlat csatolása).
• Falvastagság és tűrés:tartalmazza a célvastagságot és az elfogadható eltérést.
• Hossz, vágási tűrés és végállapot:sorjaszabályozás, a vége négyszögletessége és a kezelési követelmények.
• Anyaga és temperamentuma:adja meg az alumíniumötvözet családot vagy a szükséges tulajdonságokat (hővezetőképesség, korrózióállóság, alakíthatóság).
• Varrat/hegesztési módszer:határozza meg, hogy a cső hegesztve van-e, és milyen varratfelvétel szükséges (szemre + szivárgáspróba + szilárdság).
• Felületi állapot:a keményforrasztás tisztasági követelményei, valamint az esetleges bevonási vagy felületkezelési igények.
• Üzemeltetési feltételek:hűtőfolyadék típusa, maximális nyomás, nyomásimpulzusok, hőmérséklet-tartomány és korróziós környezet.
• Minőségi tesztek és feljegyzések:szivárgásvizsgálati módszer, mintavételi terv, nyomon követhetőség és ellenőrzési jelentés formátuma.
• Csomagolás és kezelés:deformációgátló csomagolás, nedvességvédelem és sérülési kritériumok érkezéskor.

Praktikus „kötelező” asztal a vásárlóknak

Minőségellenőrzés, amely ténylegesen megakadályozza a szivárgásokat és a selejteket

A vásárlók gyakran hallják a „szigorú minőségellenőrzést” minden árajánlatban. A különbség az, hogy a minőségbiztosítás a meghibásodás megelőzéséhez van-e kötve. MertLapos ovális csövek, a legjelentősebb ellenőrző pontok általában a következők:

• Beérkező anyagok ellenőrzése:Az egyenletes ötvözet/tempó és a nyomon követhetőség csökkenti a változékonyságot az áramlás irányában.
• Folyamat közbeni méretszabályozás:a profil stabilitása alakítás és hegesztés során a hozam alapja.
• Varrat megfigyelés:A varrat folytonossága, a hegesztési varrat behatolási konzisztenciája és a felületi hibák a szivárgás kockázatának korai mutatói.
• Szivárgásvizsgálat:nyomás alapú légszivárgási tesztek (vagy ezzel egyenértékű) a szállítás előtti hibák észlelése.
• Tisztaság és maradékanyag ellenőrzések:különösen kritikus, ha a következő lépés a keményforrasztás vagy a folyasztószer alapú illesztés.
• Csomagolás ellenőrzése:a vékony falú csövek könnyen deformálódnak; a szállítási sérülés az összeszerelés során rejtett törmelékké válik.

Gyakori hibák és azok megelőzése

Ha egy radiátor meghibásodik, gyakran először a csövet hibáztatják – de a kiváltó ok a specifikációk hiányosságaiban, a forrasztási összeférhetetlenségben, kezelési sérülések vagy korrózió a kevert fém kialakításból. Ez a táblázat segít gyorsan megoldani az osztályozási problémákat.

Ahol a lapos ovális csövek a legjobban teljesítenek

Lapos ovális csövekáltalában akkor használatosak, amikor nagy hőteljesítményre van szükség egy kompakt magban, és Ön szabályozhatja a gyártási és csatlakozási folyamat. A tipikus célnak megfelelő területek a következők:

• Autó radiátorok:a hővisszautasítás, a súly, a csomagolási korlátok és a gyártási mennyiség konzisztenciájának kiegyensúlyozása.
• Fűtőmagok és HVAC hőcserélők:kompakt szerelvények, amelyek szigorú követelményeket támasztanak a szivárgásállóság és az ismételhetőség tekintetében.
• Ipari hűtőrendszerek:ahol a stabil teljesítmény és a hosszú élettartam fontosabb, mint a legalacsonyabb kezdeti költség.
• Speciális hűtési alkalmazások:amikor a csőprofil segít egy egyedi bordaszerkezethez vagy légáramlási útvonalhoz igazítani.

A legjobb projektek kezelikLapos ovális csövekrendszerelemként – nem áruként. Ez a gondolkodásmód az, ami megakadályoz "olcsó cső, drága hiba."

Hogyan dolgozzunk együtt egy beszállítóval, mint egy mérnökkel, nem egy szerencsejátékossal

A megbízható beszállítói kapcsolat a közös technikai nyelvvel kezdődik. Íme egy könnyű munkafolyamat, amely csökkenti a mintavételi ciklusokat:

1. Ossza meg egy egyszerű rajzot mielőbb:keresztmetszet, tűrések, hossz és végállapot.
2. Határozza meg elfogadási tesztjeit:szivárgásvizsgálati módszer és megfelelés/nem teljesítési kritériumok az idézés előtt, nem a próba után.
3. Igazítás a csatlakozási folyamat során:keményforrasztás, hegesztés vagy egyéb összeszerelési lépések, amelyek befolyásolják a felület állapotát és tisztaságát.
4. Kérjen egy kis próbatételt:építsen fel néhány magot, és ellenőrizze: szivárgás, nyomás, termikus és méretstabilitás.
5. Zár nyomon követhetőségi elvárásai:A tételjelölés vagy a kötegdokumentáció lehetővé teszi a kiváltó ok elemzését.

Ha a beszállítókat értékeli, segít kiválasztani azt, amely már a hőátadó csövek gyártására összpontosít, nem pedig "Általános fémcsövek." Például,Sinupower Heat Transfer Tubes Changshu Ltd. köré pozicionálja termelését radiátor- és hőcserélőcső-megoldások, beleértve a hűtőrendszerekben használt lapos ovális és hegesztett csöves formátumokat. Ennek a legpraktikusabb oka egyszerű: az ebben a résben élő csapatok általában megértik a valódi meghibásodási módokat (szivárgás, ragasztási problémák, deformáció), és a minőségellenőrzést ezek megelőzése köré építik fel.

GYIK

Q1:Lapos ovális csövek vs kerek radiátorcsövek?

A lapos ovális profilokat gyakran választják a csomagolás hatékonysága és a bordák érintkezési előnyei miatt a kompakt magokban, míg a kerek csöveket egyes gyártási beállításoknál egyszerűbb lehet. A legjobb választás az uszony kialakításától, a helyszűkétől és a lehetséges konzisztenciától függ tartsa a gyártási tételeket.

Q2:Hegesztett lapos ovális csövek radiátorokhoz?

A hegesztett szerkezetek nagy teljesítményt nyújtanak, ha a varrat integritását szigorúan ellenőrzik és szivárgásvizsgálattal igazolják. Ha a rendszer látja a nagynyomású ciklust, győződjön meg arról, hogy a varrat elfogadási kritériumai és a vizsgálati módszerek egyértelműen meg vannak határozva a beszerzési specifikációban.

Q3:Mit kell belefoglalni a lapos ovális csövek ajánlatkéréséhez?

Minimum: profilméretek tűrésekkel, falvastagság, anyagkövetelmények, szivárgásvizsgálati módszer és kritériumok, tisztaság a keményforrasztással szemben támasztott elvárások, valamint a csomagolási/kezelési követelmények a deformáció megelőzésére.

4. kérdés:Hogyan csökkenthető a szivárgás keményforrasztás után?

Fókuszban a tisztaság, a felületi állapot kompatibilitása a keményforrasztási folyamattal, a stabil csőméretek (az egyenletes bordák illeszkedéséért), és a szivárgásteszt a gyártási valósághoz igazodik – nem csak egy általános „QC sikeres” nyilatkozat.

5. kérdés:Korróziós szempontok lapos ovális csövek esetén?

A korrózió kockázata a környezettől, a hűtőfolyadék kémiájától és a kevert fémfelületektől függ. Hangolja össze az ötvözetválasztást és a bevonási stratégiát a valós szolgáltatási feltételekkel, és tisztázza, hogy az alkalmazás tartalmaz-e sóterhelést, páratartalmat vagy agresszív közegeket.

Bezárás és a következő lépések

Lapos ovális csöveknagy tőkeáttételű frissítés lehet, ha kompakt csomagolásra, jobb hőteljesítményre és megbízható gyártási konzisztencia -hanem csakamikor a cső specifikációja, a varrat integritása és a minőségellenőrzési pontok meg vannak írva elég egyértelműen a kétértelműség megszüntetéséhez.
