Cikk összefoglaló

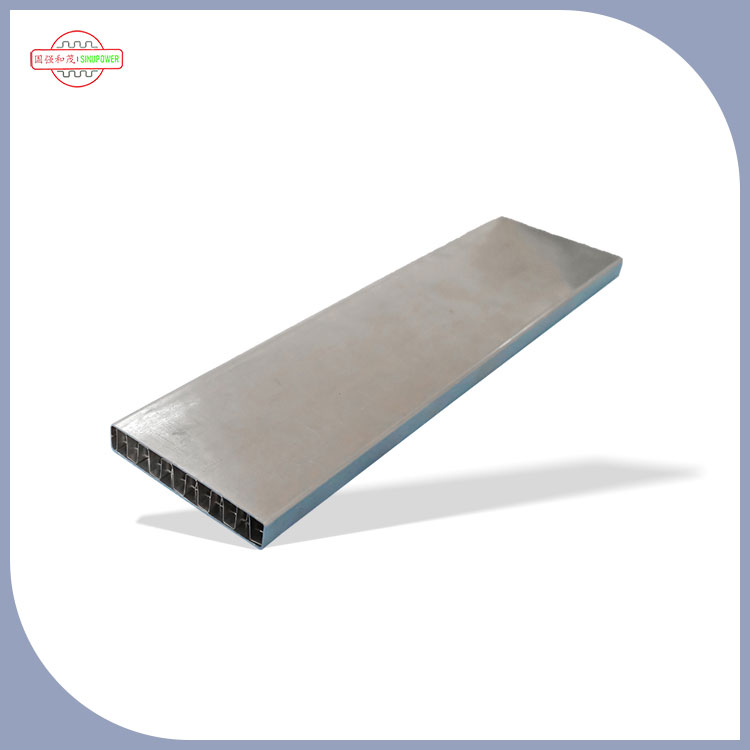

Téglalap alakú csövekA modernebb hőcserélőkben és termikus rendszerekben egy egyszerű ok miatt jelennek meg: erős hőátadási teljesítményt nyújtanak szűk helyeken, miközben segítik a mérnököket a légáramlás, a nyomásesés és a tekercs geometriájának szabályozásában. Ez a cikk leírja, hol van értelme a téglalap alakú csöveknek, milyen fájdalompontokat javítanak ki (és melyeket nem), hogyan határozzák meg őket helyesen, és milyen minőségellenőrzéseket kell követniük a költséges meglepetések elkerülése érdekében. Ezenkívül praktikus összehasonlító táblázatot, kiválasztási ellenőrző listákat és egy GYIK részt is kap, amelyet megoszthat csapatával.
Ha hőcserélő csöveket vásárol, valószínűleg nem általában a „csövek” miatt veszít aludni, hanem amiatt, hogy milyen csövek törhetnek el: a teljesítménycélokat, az összeszerelési hozamot és a szállítási ütemterveket. Íme a fájdalompontok, amelyek újra és újra megjelennek:
A téglalap alakú csövek varázsütésre nem oldják meg ezeket a problémákat, de ha a megfelelő feladatra választják ki őket – és megfelelően vannak meghatározva –, egyszerre több problémát is csökkenthetnek.
A téglalap alakú csövek megváltoztatják az áramlási csatorna geometriáját és a cső bordákkal vagy lemezekkel való érintkezési módját. Ez akadémikusnak hangzik, amíg meg nem látja a gyakorlati hatásokat:
Röviden: a profil egy újabb húzókart kínál, amikor a kerek csövek nem tudják biztosítani a szükséges tömörség, összeszerelési illeszkedés és hőteljesítmény kombinációját.
A téglalap alakú csövek különösen vonzóak, ha a kialakítás korlátozott, vagy ha a levegő oldala jelenti az igazi szűk keresztmetszetet. A gyakori használati esetek a következők:
Tipp: Ha a tervezőcsapata folyamatosan azzal küzd, hogy „több kapacitásra van szükségünk, de nem tudjuk növelni a tekercset”, általában itt lépnek be a téglalap alakú profilok a beszélgetésbe.
Tegyük gyakorlatiasnak a döntést. Íme egy összehasonlító táblázat, amelyet a beszerzés és a tervezés korai szakaszában használhat:
| Döntési tényező | Téglalap alakú csövek | Kerek csövek |
|---|---|---|
| Helykihasználás | Gyakran erős kompakt elrendezésekben; bizonyos geometriákban könnyen egymásra rakható | Megbízható, de a szűk, téglalap alakú borítékokban helyet pazarolhat |
| Fin interfész potenciál | A lapos oldalak elősegítik az egyenletes érintkezést, ha az uszony kialakításához igazítják | Közös szabványok; széles körben elérhető bordaszerszámok |
| Szerelési beállítás | A profil csökkentheti a forgást és javíthatja az ismételhető pozicionálást | Az elforgatás eredendően nincs korlátozva, hacsak a szerelvények nem kényszerítik ki |
| Az ellátási lánc elérhetősége | A legjobb a speciális gyártóknál; biztosítsa a képességet és a toleranciákat | Széles körű elérhetőség; sok beszállító |
| Specifikációs érzékenység | Magasabb – a sarkokban, sugarakban vagy falakban bekövetkezett kis változások fontosabbak lehetnek | Az alacsonyabb szabványok és a felcserélhetőség gyakoriak |
| Költség kiszámíthatósága | Versenyképes mennyiségben; az ötvözettől, az eljárástól és a tűrésektől függ | Az áruk aránya miatt gyakran kiszámítható |
Amikor egy rendszer alulteljesít, a csapatok gyakran először a „cső alakját” okolják. Valójában a teljesítmény néhány olyan változótól függ, amelyeket Ön szabályozhat. Ha a téglalap alakú csöveket értékeli, összpontosítson a következőkre:
A legjobb projektek a téglalap alakú csöveket egy rendszer részeként kezelik: cső + borda + csatlakozási mód + működési feltételek. Innen jönnek a győzelmek.
A legtöbb beszerzési probléma azért fordul elő, mert a cső specifikációja „elég közel van” az idézéshez, de nem elég pontos a gyártáshoz. Használja ezt az ellenőrzőlistát, hogy elkerülje az ismételt idézeteket, késéseket és eltéréseket:
Beszerzési tipp: kérje meg a mérnököt, hogy adjon meg egy „összeszerelésig kritikus elemek” listát. Ha a tűrés befolyásolja a bordák behelyezését, a keményforrasztási hézagokat vagy a rögzítőelem illesztését, akkor az a vásárlási specifikációhoz tartozik – nincs beletemetve a belső rajzokba.
A téglalap alakú csöveket gyakran használják ott, ahol a pontosság és az ismételhetőség számít. Íme a minőségellenőrzés, amely megvédi Önt a vonalleállásoktól és a szivárgási hibáktól:
Ha projektje magas meghibásodási költséggel jár (hűtőközegek, veszélyes közegek, nehezen hozzáférhető berendezések), a minőségi dokumentációt tekintse követelménynek, nem pedig „szép, ha megvan”.
Még ha a négyszögletes csövek papíron tökéletesek is, egy projekt még mindig meghiúsulhat az ellátási lánc súrlódása miatt. Néhány gyakorlati módszer a kockázat csökkentésére:
A következetesség többet számít, mint a tökéletesség. Az egyik tételben „tökéletes”, a következőben kissé eltérő cső rosszabb, mint az a cső, amely következetesen egy jól meghatározott tűréshatáron belül van.
Ha téglalap alakú csöveket vásárol hőátadási alkalmazásokhoz, akkor a hőtechnikai szerelvényeket értő gyártóval való együttműködés megkönnyíti az életét – mert ők tudják, hogy valójában mi megy rosszul a gyártás során: bordák illeszkedése, keményforrasztási konzisztencia, méreteltolódás, tranzit deformáció és dokumentációs hiányosságok.
Sinupower Heat Transfer Tubes Changshu Ltd.a hőátadó csöves megoldásokra összpontosít, beleértve a hőtechnikai berendezésekhez és tekercsszerű alkalmazásokhoz tervezett négyszögletes csöveket. A szakosodott beszállítóval való partnerség előnye nem csak az, hogy „meg tudja-e csinálni”, hanem „meg tudja-e tartani a konzisztenciát” a gyártási ciklusokon keresztül – miközben támogatja az Ön specifikációit, az ellenőrzési elvárásokat és a szállítási ritmust.
Hozza el nekik a rajzot, a működési feltételeket és az összeszerelési korlátokat (különösen azokat a tűréseket, amelyek befolyásolják a bordák behelyezését és összekapcsolását). Minél világosabbak a funkcionális követelmények, annál gyorsabban konvergálhat egy stabil csőkialakításhoz, amely később nem lepi meg a gyártó csapatát.
K: A téglalap alakú csövek mindig hatékonyabbak, mint a kerek csövek?
V: Nem automatikusan. A teljesítmény a teljes kialakítástól függ – a légáramlástól, a borda geometriától, a belső áramlástól, a falvastagságtól és a csatlakozás minőségétől. A téglalap alakú csövek jó választási lehetőséget jelenthetnek, ha kompakt elrendezésre vagy az összeállítás jobb irányítására van szüksége.
K: Mi a legnagyobb beszerzési hiba a téglalap alakú csövekkel?
V: Homályos tűréshatárok. Ha a szélesség/magasság, a csavarodás, a sarokrészletek vagy a felület állapota nincs meghatározva, beszerezhet olyan csöveket, amelyek „megfelelnek az ajánlatnak”, de összeszerelésük nem sikerül.
K: A téglalap alakú csövek növelik a nyomásesést?
V: A belső geometriától és az áramlási viszonyoktól függően lehetséges. A megfelelő kialakítás egyensúlyba hozhatja a nyomásesést és a hőátadást, de inkább értékelnie kell a rendszer céljait (ventilátor teljesítménye vagy szivattyú teljesítménye), nem pedig pusztán a forma alapján.
K: Mit kell mondanom a szállítónak, hogy elkerülje a keményforrasztási vagy csatlakozási problémákat?
V: Ossza meg az illesztési módszert (forrasztás, hegesztés, mechanikai tágulás stb.), a szükséges felületi tisztaságot és minden olyan kritikus méretet, amely befolyásolja a hézagszabályozást. A csatlakozási megbízhatóság gyakran érzékenyebb a tisztaságra és a következetességre, mint azt a csapatok elvárják.
K: Honnan tudhatom, hogy az alkalmazásom megfelelő-e a téglalap alakú csövekhez?
V: Ha korlátozza a hely, küszködik a bordák érintkezésének konzisztenciájával, vagy megpróbálja csökkenteni az összeállítás változékonyságát, érdemes a téglalap alakú csöveket értékelni. A következő legjobb lépés a prototípusok vagy a szimulációs eredmények összehasonlítása a valódi tekercsgeometria segítségével.
Ha a négyszögletes csöveket egy új hőcserélő kialakításához értékeli – vagy egy meglévő, gyengén teljesítő tekercset próbál megjavítani –, ne kockáztasson „elég közeli” specifikációkkal. Tegye az asztalra méreteit, tűréshatárait, munkakörülményeit és csatlakozási módját, és igazítsa egy olyan csőkialakításhoz, amelyet a gyártósor folyamatosan tud futtatni.
Gyorsabb, letisztultabb árajánlattételi folyamatot és kevesebb meglepetést szeretne a próbaverziók során?lépjen kapcsolatba velünkés ossza meg rajza és alkalmazása részleteit – jövőbeli énje (és produkciós csapata) hálás lesz érte.
