termékleírás

Sinupower Heat Transfer Tubes Changshu Ltd.– igazoltGyártó és exportőraMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsövek— precíziós extrudált alumínium elosztókat szállít, amelyeket a hűtőközeg elosztására és D-típusú kondenzátorrendszerekben történő összegyűjtésére terveztek. D-alakú profilunkat úgy tervezték, hogy támogassa a hatékony hőcserét kereskedelmi és ipari hőkezelési alkalmazásokban.

1. Alapvető funkció és tervezés

AMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsövekelsődleges hűtőközeg-elosztó és -gyűjtő elosztóként szolgál a D típusú kondenzátoros rendszerekben. A D alakú keresztmetszet speciális műszaki előnyöket biztosít a kondenzátoros alkalmazásokhoz:

🔹 Hűtőközeg-elosztás

Kondenzátorcsövek bemeneti és kimeneti elosztójaként szolgál
D-alakú geometria a hűtőközeg egyenletes áramlási eloszlására tervezve
Több hűtőközeget is támogat: R-410A, R-32, CO₂ (R-744)
Különféle port-konfigurációkkal kompatibilis (kerek, ovális, réses)

🔹 Hőcsere támogatás

Megkönnyíti a hűtőközeg fázisváltozását gőzből folyadékká
Alumínium konstrukció 167 W/m·K hővezető képességgel
Alumínium lamellákkal való integrációra tervezték
Támogatja a rendszer energiahatékonyságát az optimalizált áramlási útvonalakon keresztül

2. Anyagválasztás – 6061-T6 alumíniumötvözet

A Sinupower a kiváló minőségű 6061-T6 és 6063-T5 alumíniumötvözetet választjaMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsövekellenőrzött anyagtulajdonságok alapján:

167

Hővezetőképesség (W/m·K) – ellenőrzött anyagtulajdonság

2.70

Sűrűség (g/cm³) – 40%-kal könnyebb, mint a réz (8,96 g/cm³)

520+

Sópermetezési ellenállás (óra, ASTM B117) – szabványos vizsgálati módszer

📋 Adatok megjegyzése:A hővezető képesség, a sűrűség és a korrózióállóság adatok a 6061-T6 alumíniumötvözet közzétett anyagtulajdonságai. Az alkatrészek tényleges teljesítménye a rendszer kialakításától, a működési feltételektől és a többi összetevővel való integrációtól függ. A Sinupower ügyfélspecifikus érvényesítést javasol.

⚖️ Súlyelőny

40%-kal könnyebb, mint az egyenértékű rézfejlécek (2,70 vs 8,96 g/cm³)
Csökkenti a kondenzátorkeretekre és tartókra nehezedő szerkezeti terhelést
Alacsonyabb szállítási költségek tömeges nemzetközi szállítmányok esetén
Könnyebb kezelés a telepítés és karbantartás során

🛡️ Korróziós teljesítmény

Az ASTM B117 sószóró szabvány szerint tesztelve
Öngyógyító oxidréteg normál légköri körülmények között
Kompatibilis az alumínium bordás anyagokkal – nincs szükség galvanikus leválasztásra
RoHS- és REACH-kompatibilis

3. Szabványos és egyedi specifikációk

Sinupower gyártja aMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsöveka következő szabványos és testreszabható konfigurációkban:

Paraméter	Standard tartomány	Egyéni opció
Cső külső átmérője (mm)	19.05 – 127.0	✓ Rajzonként
Falvastagság (mm)	0,9 – 3,2	✓ Rajzonként
Hossz (mm)	300-6000	✓ Rajzonként
D-lapos szélesség (mm)	12-85	✓ Rajzonként
Ötvözet minőségű	6061-T6, 6063-T5	✓ 3003, 5052 elérhető
Felületkezelés	Malomfényezés, eloxált (átlátszó/arany), epoxi bevonat	✓ Követelményenként
Port konfiguráció	Kerek, ovális, hasított	✓ Ügyfélrajzonként
Tolerancia	±0,05 mm	✓ Szigorúbb tűréshatárok állnak rendelkezésre

4. Minőségellenőrzés és tanúsítványok

🏭 Gyártásellenőrzés

Soros örvényáram-teszt (ASTM E426)
100%-os dimenziós CMM vizsgálat mintatételeken
Felszakítási nyomáspróba: 1,5× tervezési nyomás minimum
Teljes nyersanyag nyomon követhetőség az olvadástól a befejezésig
SPC felügyelet a gyártás során

📜 Tanúsítványok

IATF16949 (Reg. 123456-789) – autóipari minőségi szabvány
ISO9001:2015 (CN-45678-2020) – minőségirányítás
ISO14001:2015 – környezetmenedzsment
ISO45001:2018 – munkahelyi egészségvédelem és biztonság
Megfelelő: RoHS, REACH, AHRI 210/240

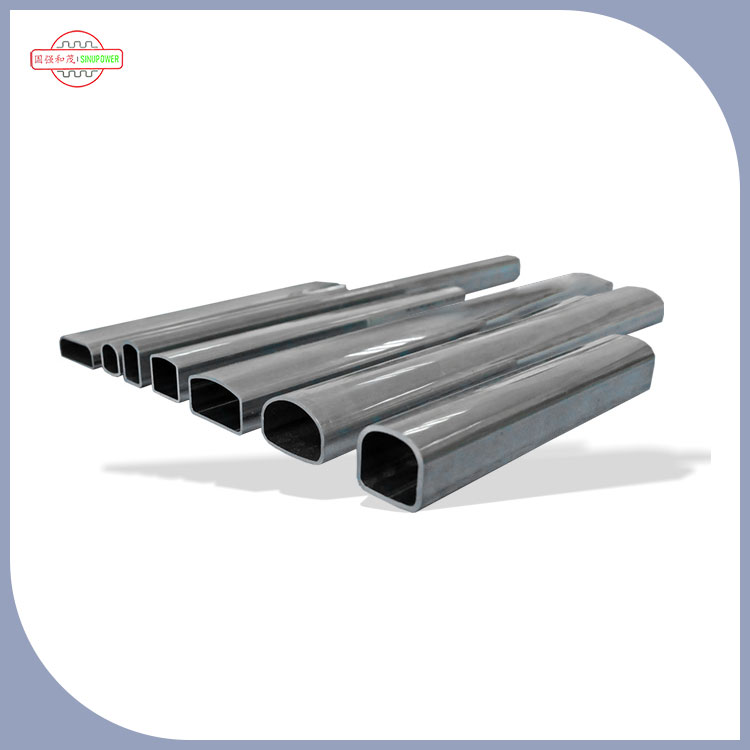

Sinupower Maximum Thermal Dissipation D-Type Condenser Header Pipes - Aluminium HVAC Component

5. Elsődleges alkalmazási szegmensek

AMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsövektöbb iparágban használják hőkezelési rendszerekben:

Kereskedelmi HVAC— Léghűtéses kondenzátorok, hűtők, tetőtéri egységek
Hűtés— Hűtőszekrény, vitrinek, szállítási hűtés
Hőszivattyúk— Levegő-víz, levegő-levegő és geotermikus rendszerek
Ipari hűtés— Erőművi száraz hűtés, folyamathűtés
Autóipar és elektromos járművek— Akkumulátorhűtő kondenzátorok, hőszabályozó modulok

6. Hogyan viszonyul a Sinupower az alternatív beszállítókhoz?

Sinupower-éMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsövekszigorú minőségi előírások szerint készülnek. A következő összehasonlítás rávilágít a képességek és tanúsítványok igazolható különbségeire:

Kiválasztási kritérium	Sinupower	Tipikus beszállító A	Tipikus beszállító B
IATF16949 tanúsítvánnyal rendelkezik	✔ Igen	Nem	✔ Igen
Mérettűrési képesség	±0,05 mm	±0,15 mm (idézőjel)	±0,08 mm (idézőjel)
Házon belüli szerszámtervezés	✔ 90+ felszerelés	Kiszervezett	Részleges
Szabadalmi portfólió	33 aktív	2–5	8–12
Normál átfutási idő	15-25 munkanap	25-35 munkanap	20-30 munkanap
Egyedi profil támogatás	Teljes OEM/ODM	Korlátozott	Tele
Harmadik féltől származó tesztjelentések	Kérésre elérhető	Felár	Elérhető

📋 Megjegyzés:A versenytársakkal kapcsolatos információk nyilvánosan elérhető iparági adatokon és vásárlói visszajelzéseken alapulnak. A Sinupower a beszállítói képességek közvetlen érvényesítését javasolja.

7. Mérnöki támogatás és testreszabás

Tervezési konzultáció:Mérnöki csapatunk áttekinti az ügyfelek rajzait és megvalósíthatósági elemzést készít.
Prototípus fejlesztés:Mintafejlécek 10-15 munkanap alatt, teljes dimenziós jelentéssel.
Forma tervezés és gyártás:A házon belüli szerszámozási képesség kiküszöböli a külső függőséget.
Értékesítés utáni támogatás:Telepítési útmutató, keményforrasztási paraméterekre vonatkozó ajánlások és helyszíni támogatás nagy projektekhez.

8. A megfelelő D-típusú fejléc megadása a rendszerhez

1. lépés – A rendszer kapacitásának meghatározása:Határozza meg a tervezett hűtési terhelést (kW) a megfelelő csőátmérő kiválasztásához.
2. lépés – Hűtőközeg típusa:R-410A, R-32, CO₂ vagy propán – mindegyikhez meghatározott nyomásérték szükséges.
3. lépés – Csatlakozási mód:Forrasztott, mechanikus (O-gyűrűs) vagy hegesztett kötések.
4. lépés – Környezeti feltételek:Tengerparti vagy ipari környezetben eloxált vagy bevonatos felületekre lehet szükség.
5. lépés – rajz vagy minta beküldése:Mérnöki csapatunk 24 órán belül válaszol a megvalósíthatósággal és az árajánlattal.

9. Sinupower – Az Ön hosszú távú termikus komponens partnere

A 2018-ban Gao Qiang úr által (korábban Fortune 500-as gyártóval) alapított Sinupower precíziós csövek specialistából teljes körű szolgáltatást nyújtó hőelem-beszállítóvá nőtte ki magát. A miénkMaximális hőelvezetésű D-típusú kondenzátor gyűjtőcsövekteljesen házon belül tervezzük, szerszámozzuk és gyártjuk – így teljes ellenőrzést biztosítunk a minőség, az átfutási idő és a költségek felett.

33 szabadalom- beleértve a 2 találmányi szabadalmat a D-profil extrudálására és az áramlás optimalizálására.
90+ berendezési egység— hegesztősorok, húzógépek, izzítókemencék, lyukasztóprések és fűrészállomások.
Piaci jelenlét:87,8% Kelet-Kína, 8,4% Dél-Kína, 3,8% Észak-Kína – aktív exportfelkészítéssel a globális piacokra.
Állandó együttműködés:Sanhua, Danfoss, Pankl – minőségi állandóságunk és szállítási megbízhatóságunk bizonyítéka.

10. Gyakran Ismételt Kérdések

1. kérdés: Mi a maximális üzemi nyomás ezeknél a vágófejeknél?A 6061-T6 fejléceink 65°C-on 4,5 MPa-ra (650 psi) vannak besorolva. CO₂-verziók kaphatók 7,0 MPa névleges teljesítménnyel.

2. kérdés: Meg tudja egyeztetni egy meglévő versenytárs fejlécdimenzióját?Igen. A visszafejtést minták vagy rajzok alapján végezzük – jellemzően 5 munkanapon belül a méretellenőrzés érdekében.

Q3: Mi a standard MOQ?1000 darab szabványos méretekhez. Egyedi profilok: 500 db. 50-200 darabos próbarendeléseket előzetes egyeztetéssel fogadunk.

4. kérdés: Készít-e sorozatvizsgálati jelentéseket?Igen. Minden tétel tartalmaz egy felszakítási vizsgálati jelentést 1,5-szeres tervezési nyomásra, tanúsított berendezés-kalibrációval.

Q5: Milyen csomagolást használ a tengeri fuvarozáshoz?PE-zsákos, habszivacsos rétegek, acél erősítésű fa ládák ISPM-15 szerint. Konténerbetöltés fotódokumentációval felügyelt.

6. kérdés: A Sinupower segíthet a rendszer újratervezésében az alumínium fejlécek használatára?Igen. Mérnöki csapatunk tanácsot ad az illesztési módszerekről, a hőtágulásról és a rendszerintegrációról.
