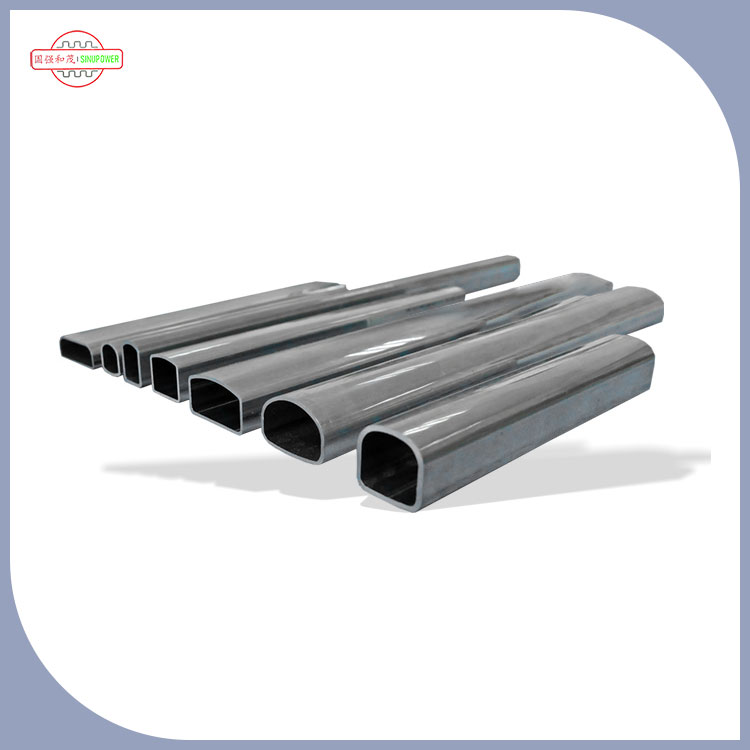

Kereskedelmi HVAC rendszer kondenzátor fejcsövek

Tervezés és funkció

A gyűjtőcsöveket kifejezetten arra tervezték, hogy a hűtőközeg elosztási és gyűjtőpontjaként szolgáljanak a D-típusú kondenzátorokban. D alakú kialakítása lehetővé teszi a hűtőközeg hatékony és egyenletes elosztását a kondenzátorcsövek között.

Amint a hűtőközeg a gyűjtőcsövön keresztül a kondenzátorcsövekbe áramlik, hőt bocsát ki a környező levegőbe vagy vízbe, ami lecsapódik, és gőzből folyékony halmazállapotúvá alakul. Ennek a hőátadási folyamatnak a hatékonysága közvetlenül befolyásolja a hűtő- vagy légkondicionáló rendszer általános teljesítményét és energiahatékonyságát.

Anyagelőnyök: Miért érdemes alumíniumot a kondenzátorfejekhez?

Az alumínium felhasználása a gyűjtőcső felépítésében számos előnnyel jár:

• Kiváló hővezető képesség:Az alumínium hatékony hőátadást tesz lehetővé a hűtőközeg és a környező hűtőközeg között.
• Könnyű szerkezet:Az alumínium lényegesen könnyebb, mint az acél, ami csökkenti a kondenzátor teljes tömegét, valamint csökkenti a szállítási és telepítési költségeket.
• Korrózióállóság:Az alumínium természetesen védő oxidréteget képez, amely ellenáll a nedvességnek, az ipari szennyeződéseknek és a hűtőközeg vegyi anyagoknak.
• Költséghatékonyság:Az alumínium a réz elosztókhoz képest kedvező költség-teljesítmény arányt kínál, a D-típusú extrudálási technológiával, amely lehetővé teszi a nagy volumenű gyártást állandó méretpontossággal.

Kereskedelmi HVAC-hoz tervezve: A szabványos hűtésen túl

A kereskedelmi HVAC rendszerek alapvetően eltérő körülmények között működnek, mint a szokásos hűtési vagy autóipari alkalmazások. A Sinupower kereskedelmi HVAC rendszer kondenzátor gyűjtőcsövéit kifejezetten az alábbi egyedi igények kielégítésére tervezték:

• Folyamatos üzemi ciklus:A kereskedelmi HVAC rendszerek gyakran 24/7/365 üzemelnek. Vágófejeink feszültségmentesítettek atmoszféra által szabályozott izzítással, hogy ellenálljanak több ezer hőtágulási/összehúzódási ciklusnak anélkül, hogy feszültségrepedések keletkeznének.
• Nagy léptékű tétel konzisztencia:A kereskedelmi projektekhez általában több száz vagy több ezer azonos fejléc szükséges. IATF 16949 tanúsítvánnyal rendelkező létesítményként minden kritikus dimenzióban Cpk ≥ 1,67 értéket tartunk fenn, biztosítva, hogy a 10.000. egység megegyezzen az 1.-vel.
• Leállási költségek csökkentése:Egyetlen fejléc meghibásodása egy kereskedelmi épületben bérlői panaszokhoz, készletvesztéshez vagy létesítmény leálláshoz vezethet. Szigorú roncsolásos tesztelési protokolljaink minimalizálják a terepi meghibásodás kockázatát.
• Méretezhető gyártás:90 berendezéskészlettel a minőség és az átfutási idő kompromisszumok nélkül tudjuk a gyártást a nagy kereskedelmi projektek igényeihez igazítani.

Műszaki adatok

Alkalmazások a HVAC, a hűtés és az autóipar területén

A D-típusú kondenzátorrendszereket gyakran használják különféle iparágakban, beleértve a HVAC (fűtés, szellőztetés és légkondicionálás), a hűtési és hőszivattyús rendszereket. A Sinupower kereskedelmi HVAC rendszer kondenzátor gyűjtőcsövéi zökkenőmentes és megbízható működést biztosítanak:

• Kereskedelmi HVAC rendszerek:Tetőtéri egységek, központi hűtőrendszerek és VRF rendszerek
• Hűtőberendezések:Walk-in hűtők, hűtött vitrinek és hűtőtárolók
• Hőszivattyús rendszerek:Megfordítható hőszivattyús kondenzátorok egész éves fűtéshez és hűtéshez
• Gépkocsi HVAC:Személygépjárművek és nehéz tehergépjárművek klímaberendezései

Miért számít a D-alakú geometria?

Sok gyár a hőátadási hatékonyságban, a költségszabályozásban és a szerkezeti alkalmazkodóképességben rejlő átfogó előnyeik alapján választja ki a gyűjtőcsöveket, amelyek pontosan megfelelnek az ipari kondenzátorok alapvető követelményeinek:

• Superior Fin Contact:A D alakú lapos rész lehetővé teszi a felület-felület érintkezést a kondenzátor bordáival, maximalizálva a hőátadási területet.
• Optimalizált folyadékeloszlás:A D alakú konfiguráció biztosítja a hűtőközeg hatékony és egyenletes eloszlását a kondenzátorcsövek között.
• Fokozott szerkezeti merevség:A D-szelvény síksága nagyobb hajlító- és csavarószilárdságot biztosít, mint az azonos falvastagságú kör alakú csövek.

Mérnöki hitelesítés és minőségbiztosítás

A Sinupower szigorú minőségi protokollok segítségével hitelesíti a kereskedelmi HVAC rendszer kondenzátorfejcsöveit minden tételben:

• IATF 16949 tanúsítvánnyal rendelkező létesítmény:Teljes autóipari minőségirányítási rendszer
• ISO tanúsítványok:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Soron belüli méretellenőrzés:Egyenletes falvastagságot és külső mérettűrést biztosít
• Romboló tesztelés:Felrobbanási nyomásvizsgálat az ipari szabványok szerint, hogy a csövek ellenálljanak a folyamatos nyomáshullámoknak és a hőciklusnak

Kereskedelmi HVAC-partnerségek – Bizonyított eredmények

Miért választják a beszerzési csapatok a Sinupowert?

A Sinupower a gyártási méreteket ötvözi a mérnöki szakértelemmel, hogy egyenletes minőséget biztosítson:

• Gyártási lépték:90 felszerelés és szerszámkészlet, beleértve a hegesztő gyártósorokat, fűrészgépeket, lyukasztópréseket, húzópadokat és izzító kemencéket
• Alapítói szakértelem:Társalapítója Gao Qiang úr, aki korábban a Fortune 500-as tapasztalattal rendelkezik, és 2019-ben a Changshu Tudományos és Technológiai Vállalkozási Benchmark Talent és 2020 Jiangsu Innovation Talent címet ismeri el.
• Szellemi tulajdon:2 találmányi szabadalom, 15 formatervezési szabadalom és 16 használati mintaszabadalom
• Bizonyított partnerkapcsolatok:Hosszú távú szállítási megállapodások a Sanhuával, a Danfoss-szal és a Pankl-lal

Alkalmazási esettanulmány: Kereskedelmi irodai torony HVAC utólagos felszerelése

Projekt:45 emeletes kereskedelmi irodatorony, Shanghai CBD

Kihívás:Az épületfelügyeletre ki kellett cserélni az elöregedett kondenzátorfejeket 12 tetőtéri HVAC egységben, amelyek 2 millió négyzetméternyi irodaterületet szolgálnak ki. Követelmények tartalmazzák:

• Drop-in kompatibilitás a meglévő hűtő-infrastruktúrával
• 20+ év tervezési élettartam folyamatos működés mellett
• 8 hetes szállítási határidő a bérlői zavarok minimalizálása érdekében

Megoldás:A Sinupower 480 egyedi kereskedelmi HVAC rendszer kondenzátor fejcsövet szállított:

• Egyéni D-profil, amely megfelel a meglévő fejlécdimenzióknak
• 3003 ötvözet fokozott korrózióállósággal
• Gyorsított 4 hetes szerszámozás + 3 hetes gyártás
• 100%-os méretellenőrzés Cpk jegyzőkönyvekkel

Eredmény:

• A fejlécek 1 héttel a tervezettnél előbb kézbesítve
• Nulla illesztési probléma a telepítés során
• Az épület tulajdonosa 8%-os javulást jelentett a rendszer COP-jában a telepítés után
• Biztosított szállítási szerződés 3 további épületre a portfólióban

GYIK: D-típusú kondenzátorfej beszerzése és tervezése

Mi az egyedi kereskedelmi HVAC rendszer kondenzátor fejcsövek jellemző átfutási ideje?

A standard egyedi szerszámok gyártása 4-6 hetet vesz igénybe. A mintagyártás a szerszám jóváhagyása után 1-2 héttel kezdődik.

Milyen alumíniumötvözeteket használnak a D-típusú kondenzátorfejekhez?

A magötvözetek közé tartozik a 3003, 3102, X362, 1100, 1197 és 1297. A burkolóötvözetek közé tartozik a 4045, 4343, 4043 és 7072.

Mi a különbség a D-típusú és a kerek csövek között?

A D-típusú csövek kiváló bordás érintkezési felületet és egyenletesebb hűtőközeg-eloszlást kínálnak a kerek csövekhez képest. A D alakú lapos rész lehetővé teszi a felület-felület érintkezést a kondenzátor bordáival, maximalizálva a hőátadási hatékonyságot.

Milyen tanúsítványokkal rendelkezik a Sinupower?

A Sinupower az IATF 16949, ISO 9001:2015, ISO 14001:2015 és ISO 45001:2018 szerint tanúsított.

Hogyan biztosítja a Sinupower a tételek közötti konzisztenciát nagy kereskedelmi projekteknél?

IATF 16949 tanúsítvánnyal rendelkező létesítményként minden kritikus dimenzión Cpk ≥ 1,67 értéket tartunk fenn. A soros lézermérés 0,5 méterenként ellenőrzi a falvastagságot és a külső méreteket a teljes gyártási folyamat során. Minden adat naplózásra kerül, és nyomon követhető az egyes tételekre, így biztosítva a konzisztenciát több ezer egység között.

Mennyi a sürgősségi csererendelések átfutási ideje?

Sürgősségi kereskedelmi HVAC cserék esetén gyorsított szerszámgyártást kínálunk 3 hét alatt (normál 4-6 hét), és mintagyártást 1 hét alatt. A teljes gyártás a minta jóváhagyása után azonnal megkezdődhet. Kérjük, forduljon kereskedelmi értékesítési csapatunkhoz a segélyszolgálatért.

Mennyi ezeknek a fejléceknek a várható élettartama a kereskedelmi HVAC alkalmazásokban?

Kereskedelmi HVAC rendszer kondenzátor gyűjtőcsöveinket több mint 20 éves folyamatos szolgáltatásra tervezték kereskedelmi alkalmazásokban. Ezt gyorsított hőciklus-tesztekkel és korrózióállósági vizsgálatokkal igazoljuk. A falvastagság nyomás és hőfáradás elleni biztonsági ráhagyással van kialakítva.
