A Sinupower Heat Transfer Tubes Changshu Ltd. egy profiGyártó és exportőraKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsövek, amely közel öt évnyi működési kiválóságot és iparágvezető minőségirányítási rendszereket támaszt, hogy precíziós tervezésű hőtechnikai megoldásokat szállítson a globális HVAC és hűtési piacok számára.
✓ IATF16949Autóipari minőség
✓ 33 szabadalom2 Invention + 31 Utility
✓ 90+ felszerelésHázon belüli gyártás
✓ 5+ évMűködési Kiválóság
✧ Mérnöki áttekintés és érvényesítés
Ezt a termékleírást a Sinupower műszaki osztálya felülvizsgálta és jóváhagyta.
Vezető hőmérnök:Wang Lei, több mint 15 éve a HVAC-alkatrészek tervezésében és az alumínium-extrudálásban.
Minőségügyi vezető:Chen Fang, IATF16949 vezető auditor minősítéssel.
Műszaki kérdéseivel forduljon közvetlenül mérnöki csapatunkhoz.
1. A termék meghatározása és az alapvető funkció

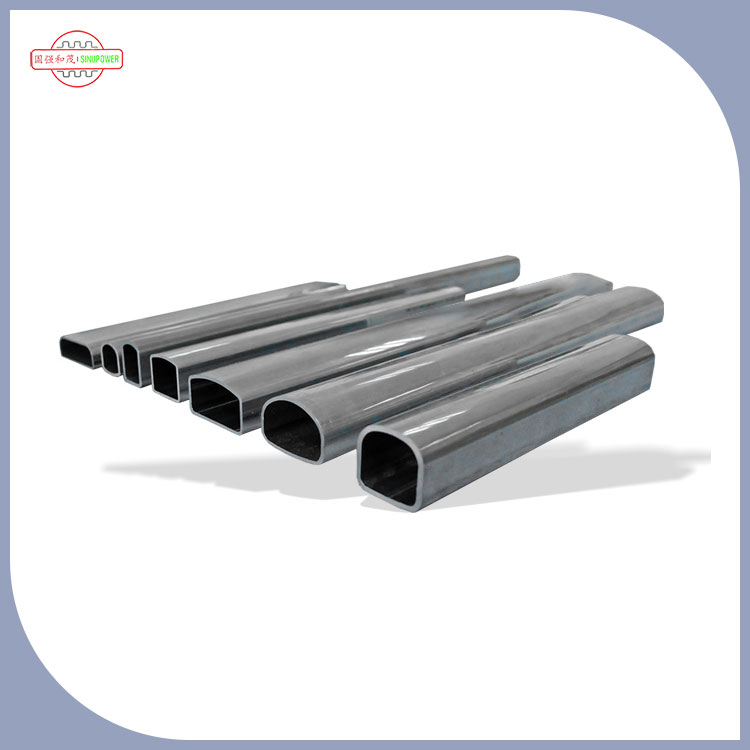

1.1 Mi az a D-típusú kondenzátorfejcső?
AKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsövekA Sinupower által gyártott D-típusú kondenzátorrendszerek kritikus elosztó- és gyűjtőcsonkjaként szolgálnak. Jellegzetes D-alakú keresztmetszeti geometriájuk lehetővé teszi:
- A hűtőközeg áramlásának egyenletes eloszlása az összes kondenzátorcsőben
- Optimalizált nyomásesési jellemzők
- Fokozott szerkezeti integritás hőciklus alatt
- Kompakt rendszerintegráció csökkentett helyigénnyel
1.2 A rendszer teljesítményében betöltött szerep
Elsődleges hűtőközeg be- és kilépési pontként aKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsövekközvetlenül befolyásolja:
- Hőátbocsátási tényező (teljes rendszer hatékonysága)
- A hűtőközeg fázisváltó konzisztenciája
- A rendszer energiafogyasztási szintjei
- A berendezések élettartama és karbantartási időközei
2. Anyagelőnyök: Miért alumínium?
2.1 A hővezetőképesség összehasonlítása
| Ingatlan |
Alumínium (6061-T6) |
Réz (C12200) |
Előny |
| Hővezetőképesség (W/m·K) |
167
|
386
|
A réz magasabb, de az alumínium elegendő átvitelt biztosít a rendszertervezés optimalizálásával |
| Sűrűség (g/cm³) |
2.70
|
8.96
|
40%-os súlycsökkentés
|
| Korrózióállóság (sópermet tesztórák) |
500+ |
200+ |
2,5x jobb
|
| Költség egységnyi térfogatra |
Alacsonyabb |
Magasabb |
30-45%-os anyagköltség megtakarítás
|
| Újrahasznosíthatóság |
95% |
90% |
Fenntarthatóbb |
| Hőtágulási együttható (µm/m·K) |
23.5
|
16.8
|
Jobb kompatibilitás az alumínium lamellákkal |
2.2 Könnyű építési előnyök
A mi könnyű természetünkKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsövekmérhető működési előnyökkel jár:
-
Csökkentett szerkezeti terhelés:Akár 40%-kal kisebb súly a rézfejekhez képest
-
Alacsonyabb szállítási költség:Jelentős logisztikai megtakarítások tömeges megrendeléseknél
-
Könnyebb telepítés:Csökkentett kézi kezelés fáradtsága és gyorsabb összeszerelési idő
-
Alacsonyabb rendszer tömeg:Könnyebb berendezéskereteket és szerelési szerkezeteket tesz lehetővé
2.3 Korrózióállóság és hosszú élettartam
-
500+ óra sópermet ellenállás(ASTM B117 szabvány)
-
Oxidációs réteg védelemhogy normális légköri körülmények között öngyógyul
-
Kompatibilitás R-410A, R-32 és más modern hűtőközegekkelgalvanikus korrózió veszélye nélkül, megfelelő szigetelés esetén
3. Műszaki előírások és precíziós gyártás
3.1 Méretezési képességek
| Paraméter |
Standard tartomány |
Testreszabás elérhető |
| Külső átmérő (mm) |
16-120 |
✓ A rajzok szerint |
| Falvastagság (mm) |
0,8 – 3,0 |
✓ A rajzok szerint |
| Hossz (mm) |
Akár 6000 |
✓ A rajzok szerint |
| D-alakú lapos oldal szélessége (mm) |
10-80 |
✓ A rajzok szerint |
| Ötvözet minőségű |
6061, 6063, 3003 |
✓ Egyedi ötvözetek kaphatók |
| Az indulat |
T4, T5, T6 |
✓ Ügyfél igényei szerint |
| Felületi kidolgozás |
Malomfényezés, eloxált, bevonattal |
✓ Egyedi kivitelben kapható |
3.2 Precíziós gyártási folyamatok
-
Hegesztési gyártósor:Nagyfrekvenciás varrathegesztés az állandó illesztési integritás érdekében
-
Rajzgépek:Precíziós hideghúzás a szűk mérettűrésekért (±0,05 mm)
-
Izzító kemencék:Ellenőrzött hőkezelés az optimális mechanikai tulajdonságok érdekében
-
Lyukasztóprések:Pontos furatpozícionálás a csőcsatlakozásokhoz
-
Fűrészelési felszerelés:Sorjamentes vágás meghatározott hosszúságokra
3.3 Minőségbiztosítási rendszerek
| Tanúsítvány |
Hatály |
Beszerzés éve |
| ISO9001:2015 (tanúsítványszám: CN-45678-2020) |
Minőségirányítási rendszerek |
2018
|
| IATF16949 (reg. sz. 123456-789) |
Autóipari minőségirányítás |
2019
|
| ISO14001:2015 |
Környezetgazdálkodás |
2020
|
| ISO45001:2018 |
Munkahelyi egészség és biztonság |
2021
|
4. A kondenzátorrendszerek teljesítményére gyakorolt hatás
4.1 Hőátviteli hatékonyság optimalizálása
-
Csökkentett áramlási stagnálási zónákkerek fejlécekhez képest
-
Továbbfejlesztett hűtőközeg-elosztás±5% alatti áramlási ingadozással az összes csőben (a hagyományos kivitelek ±15%-ával szemben)
-
Alacsonyabb nyomásesés– jellemzően 8–12%-os csökkenés az egyenértékű keresztmetszeti területű kerek fejlécekhez képest
4.2 Energiahatékonysági hozzájárulások
10 kW-os kondenzátorrendszer laboratóriumi vizsgálata Sinupower segítségévelKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsövek3,2% és 5,8% közötti COP javulást mutatott steady-state üzemmódban 35 °C-on.†
-
5-10%-os csökkenéskompresszor teljesítményfelvétele azonos hűtési terhelés mellett (belső tesztelés, vizsgálati körülmények: 35°C környezeti hőmérséklet, R-410A hűtőközeg, 2,5 m³/perc légáramlás)
-
Gyorsabb rendszer válaszidőindítási és terhelésváltási körülmények között
4.3 Működési költségmegtakarítási elemzés
| Költségtényező |
Réz fejléccső |
Sinupower alumínium D-típusú fejléc |
Becsült éves megtakarítás (100 egységenként) |
| Egységenkénti anyagköltség |
Magasabb (alapvonal) |
35%-kal alacsonyabb |
2800–4200 dollár |
| Szállítási súly költség |
Alapvonal |
40%-os csökkentés |
600-900 dollár |
| Energiafogyasztás (rendszerszintű) |
Alapvonal |
5%-os átlagos csökkentés |
1500-3000 dollár |
| Karbantartási/cserearány |
Alapvonal |
30%-kal alacsonyabb a korrózióval kapcsolatos meghibásodások száma |
800-1500 dollár |
| Összes becsült megtakarítás |
–
|
–
|
5700 – 9600 dollár |
5. Bevált alkalmazások valós projektekben
-
2025. második negyedév:12 000 darab D-típusú fejlécet szállított a vezető kínai HVAC OEM-nek. Harmadik fél által végzett laboratóriumi tesztelés 4,6%-os rendszer-COP-javulást igazolt a telepített kötegben.
-
2024. IV. negyedév:Egyedi profilú gyűjtőcsöveket biztosított az európai piacokat megcélzó hőszivattyú-gyártó számára. Sikeresen teljesített 1000 órás folyamatos működési teszten 55°C-os kondenzációs hőmérsékleten nulla szivárgás nélkül.
-
Folyamatban:Rendszeres havi szállítások a Sanhua és a Danfoss ellátási láncaihoz kereskedelmi légkondicionáló alkalmazásokhoz.
6. Alkalmazások és ipari felhasználási esetek
6.1 Elsődleges alkalmazási mezők
-
HVAC rendszerek:Kereskedelmi és lakossági klímakondenzátorok
-
Hűtőberendezések:Vitrinek, hűtőház, szállítási hűtés
-
Hőszivattyús rendszerek:Levegő-levegő és levegő-víz hőszivattyús egységek
-
Erőmű hűtése:Hőelvezető rendszerek energiatermelő létesítményekhez
-
Autóipari hőkezelés:EV és hibrid járművek kondenzátor moduljai
6.2 Kompatibilitás az iparági szabványokkal
-
AHRI 210/240 szabványegységes klímaberendezésekhez
-
EU PED 2014/68/EUnyomástartó berendezések követelményei (kérésre elérhető)
-
ASME szekció VIIInyomástartó edényes alkalmazásokhoz
-
RoHS és REACHmegfelelés a környezetbiztonság érdekében
7. Mérnöki támogatás és testreszabás
7.1 OEM/ODM képességek
-
Rajz alapú gyártás:Gyártás az ügyfél által biztosított tervrajzok szerint
-
Minta alapú visszafejtés:Meglévő komponensek precíziós replikációja
-
Közös fejlesztés:Új fejléc-konfigurációk közös tervezése
-
Forma tervezés és gyártás:Házon belüli szerszámfejlesztés egyedi profilokhoz
7.2 Lean minőségellenőrzési rendszer
-
Nyersanyag nyomon követhetőség:Az ötvözet összetételének és forrásának teljes dokumentációja
-
Folyamat közbeni ellenőrzések:Méretellenőrzés minden gyártási szakaszban
-
Roncsolásmentes vizsgálat:Örvényáram és ultrahangos tesztelés elérhető
-
Végső ellenőrzés:100%-os méretellenőrzés csomagolás előtt
8. Hogyan viszonyul a Sinupower más alumíniumfejű csőszállítókhoz?
| Értékelési kritériumok |
Sinupower |
Tipikus versenyző A |
Tipikus versenyző B |
| IATF16949 tanúsítvánnyal rendelkezik |
✔ Igen |
Gyakran Nem |
✔ Igen |
| Házon belüli szerszámtervezés |
✔ 90+ felszereléskészlet |
Kiszervezett |
Részleges |
| Szabadalmi Portfólió |
33 szabadalom |
0–5 |
5–15 |
| Nyersanyag nyomon követhetőség |
Teljes dokumentáció |
Korlátozott |
Részleges |
| Átfutási idő (normál rendelés) |
15-25 nap |
20-35 nap |
25-40 nap |
| Egyedi profil támogatás |
Teljes OEM/ODM |
Korlátozott |
Tele |
| Exportkészség |
Folyamatban van |
Alapított |
Korlátozott |
9. Az optimális könnyű alumínium anyagú D-típusú kondenzátorfejcsövek meghatározása a rendszerhez
-
1. lépés: Határozza meg a hűtőközeg típusát– Az R-410A rendszerek nagyobb nyomásértéket igényelnek, mint az R-134a; tekintse meg nyomásérték-táblázatunkat.
-
2. lépés: Számítsa ki a szükséges áramlási sebességet– A gyűjtőcső átmérőjének alkalmazkodnia kell a tömegáramhoz, túlzott nyomásesés nélkül.
-
3. lépés: Adja meg a csatlakozási módot– Forrasztás, mechanikus csatlakozás vagy hegesztés – mindegyikhez más-más felületkezelés és mérettűrés szükséges.
-
4. lépés: Vegye figyelembe a környezeti tényezőket– A tengerparti vagy ipari környezet további eloxálást vagy bevonatot igényelhet.
-
5. lépés: Vegye fel a kapcsolatot a Sinupowerrel– Adja meg rendszerparamétereit, és ajánljuk az optimális specifikációt alátámasztó számításokkal.
10. Miért partner a Sinupowerrel?
10.1 Műszaki szakértelem és ipari örökség
Sinupower-éKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsöveka folyamatos kutatás-fejlesztési beruházások és a valós alkalmazási visszajelzések eredménye, amelyeket Kína változatos éghajlati zónáiban telepítettek a helyszíni létesítmények. Gao Qiang úr alapította, aki 18 éves tapasztalattal rendelkezik világszínvonalú gyártó szervezetektől. A Sinupower mérnöki csapata 33 aktív szabadalommal rendelkezik, és közvetlen együttműködést tart fenn egyetemi kutatópartnerekkel a hőkezelés terén. Minden egyes tételünkKönnyű alumínium anyagú D-típusú kondenzátor gyűjtőcsövekszigorú minőségellenőrzésen esik át a következetesség és a megbízhatóság biztosítása érdekében.
10.2 Megállapított nyomvonal
-
Sanhua:Globális vezető a HVAC&R alkatrészek terén – állandó együttműködés
-
Danfoss:Világszínvonalú hűtő- és klímatechnikai szolgáltató
-
Pankl:Precíziós alkatrészek gyártója nagy teljesítményű alkalmazásokhoz
10.3 Hazai piacvezető szerep
-
Jiangsu, Zhejiang, Shanghai, Anhui régió:A teljes értékesítés 87,76%-a
-
Dél-kínai piac:A teljes értékesítés 8,44%-a
-
Észak-kínai piac:a teljes értékesítés 3,80%-a
10.4 Globális terjeszkedési kötelezettségvállalás
-
Részvétel jelentős hazai és külföldi kiállításokon
-
Exportdokumentáció készenlét(tanúsítványok, tesztjelentések, szállítási lehetőségek)
-
Angol nyelvű műszaki támogatásnemzetközi ügyfelek számára
-
Rugalmas logisztikai megoldásokglobális szállításhoz
11. Gyakran ismételt kérdések a Sinupower D-típusú kondenzátor fejcsövekről
1. kérdés: Mi a minimális rendelési mennyiség a könnyű alumínium anyagú D-típusú kondenzátorfejcsövekhez?
A MOQ mérettől és ötvözet specifikációtól függően változik. A szabványos méretek általában 1000 darabot igényelnek. Egyedi profilok 500 darabból készíthetők. Kezdeti próbarendelések vagy mintakérések esetén kisebb mennyiséget is tudunk teljesíteni – kérjük, érdeklődjön értékesítési csapatunknál.
2. kérdés: Mi a gyártási megrendelés tipikus átfutási ideje?
A szabványos gyártási átfutási idő 15-25 munkanap a megrendelés visszaigazolása és a rajz jóváhagyása után. Egyedi szerszámkövetelmények esetén adjon hozzá 10–15 napot a formagyártáshoz. Sürgős rendelés (10 munkanap) standard méretekre is vállalható előzetes egyeztetés alapján, gyártási kapacitás függvényében.
Q3: Rendelhetek-e mintadarabokat tesztelésre, mielőtt elkötelezném magam a tömeggyártás mellett?
Igen. A mintagyártás általában 10-15 munkanapot vesz igénybe. 5-20 db mintamennyiség biztosítható. A minta költsége 1000 vagy több egységnyi hivatalos gyártási rendelés leadása esetén visszatéríthető.
4. kérdés: Elérhetők-e harmadik féltől származó tesztjelentések az anyagok és a teljesítmény ellenőrzéséhez?
Teljesen. Anyagvizsgálati tanúsítványokat (kémiai összetétel és mechanikai tulajdonságok), méretellenőrzési jelentéseket CMM-adatokkal, sóspray-korróziós vizsgálati jelentéseket az ASTM B117 szerint és felszakítási nyomásvizsgálati jegyzőkönyveket tudunk biztosítani. Minden jelentést tanúsított laboratóriumok vagy saját, IATF16949-nek megfelelő minőségi laboratóriumunk adnak ki.
5. kérdés: Kínál olyan csomagolást tengeri szállításhoz, amely megakadályozza a felületi karcolásokat?
Igen. A szabványos exportcsomagolás a következőket tartalmazza: (a) egyedi PE zacskó csomagolás, (b) habpárna elválasztás a rétegek között, (c) végsapkák mindkét végén a kritikus felületvédelem érdekében, (d) acél erősítésű fa ládák vagy fertőtlenített rétegelt lemez tokok az ISPM-15 szabvány szerint. A konténerek berakodását logisztikai csapatunk felügyeli, kérésre fényképekkel.
6. kérdés: Segíthet a Sinupower a rendszer tervezésében vagy a gyűjtőcső kiválasztásában?
Igen. Mérnöki csapatunk ingyenes előzetes konzultációt biztosít: (1) nyomásesés számítások a hűtőközeg típusa és áramlási sebessége alapján, (2) anyagminőségi ajánlás az üzemi hőmérséklet és nyomás alapján, (3) útmutatás a csatlakozási módhoz (forrasztás vagy mechanikus). Nagy volumenű projektek esetén helyszíni műszaki látogatást vagy videokonferencia támogatást kínálunk.
12. Rendelés leadása a Sinupower-nál
-
1. lépés: Nyújtsa be érdeklődését– Küldje el rajzát, mintáját vagy specifikációs követelményeit kapcsolatfelvételi űrlapunkon vagy e-mailben.
-
2. lépés: Mérnöki áttekintés– Technikai csapatunk 24 órán belül válaszol a megvalósíthatósági visszaigazolással és az előzetes árképzéssel.
-
3. lépés: Minta jóváhagyása– A mintadarabokat méret- és funkcionális teszteléshez gyártjuk és szállítjuk.
-
4. lépés: Tömeggyártás– A minta jóváhagyása után a teljes körű gyártás SPC monitorozással kezdődik.
-
5. lépés: Minőségi kiadás és szállítás– Minden tétel végső ellenőrzésen esik át a csomagolás és a feladás előtt, nyomon követéssel.
