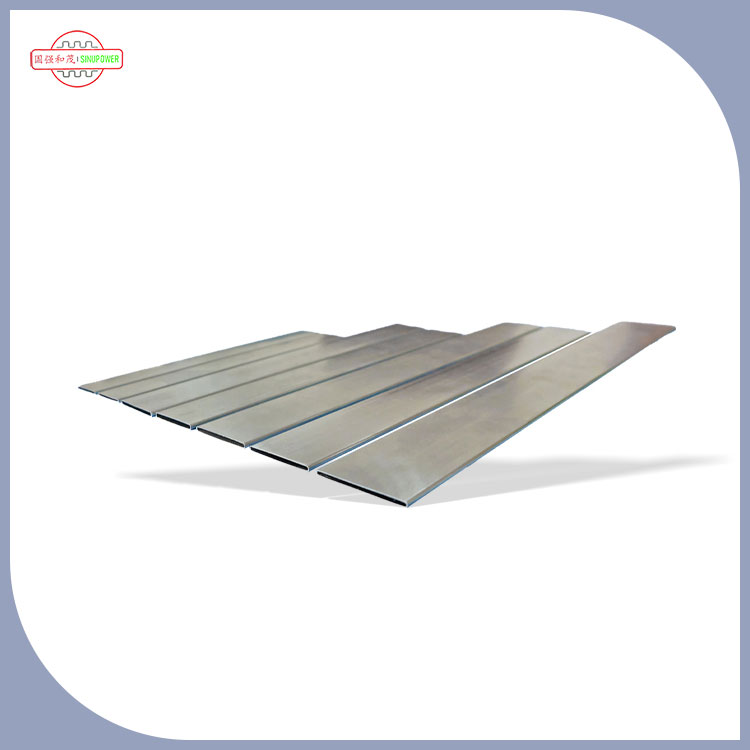

Sinupoweregy profiGyártóprecíziós alumínium termikus alkatrészekből. A miénkPrecíziós hajtogatott radiátormag B típusú csőegy többportos extrudált alumínium cső, amelyet kifejezetten az autóipari és ipari hőcserélő rendszerek hajtogatott radiátormagjaihoz terveztek. A jellegzetes "B" keresztmetszet nem pusztán esztétikai jellegű – ez egy funkcionális geometria, amely szűk helyen növeli a hőátadásra rendelkezésre álló felületet, szabályozott turbulenciát hoz létre a hűtőfolyadék áramlásában, és kompaktabb radiátorcsomagolást tesz lehetővé. Az összehajtott hűtőegység központi elemeként ezek a csövek felelősek a motor hűtőfolyadéka és a környező levegő közötti elsődleges hőcseréért. Kialakításuk közvetlenül befolyásolja a hűtő hatékonyságát, tömegét és a jármű általános teljesítményét. A Sinupower ezeket a B-csöveket precíziós extrudálással és házon belüli folyamatvezérléssel állítja elő, így minden gyártási tételben egyenletes geometriát és megbízható hőteljesítményt biztosít.
A fő alkatrész szerepe – Miért határozza meg a B-cső a radiátor teljesítményét?
Precíziós hajtogatott radiátormag B típusú csőelsődleges hőcserélő felületként szolgál a hajtogatott radiátormagban. A B-alakú profil három alapvető funkcionális előnnyel rendelkezik:
📐 Felületi terület maximalizálása A B-alak lényegesen nagyobb felületet biztosít csövenként, mint az azonos keresztmetszetű kerek csövek, így több hőátadást tesz lehetővé a hűtőközegből a levegőbe csövenként.
🌊 Turbulens Flow Enhancement A B-profil megzavarja a lamináris hűtőfolyadék áramlását, turbulenciát hozva létre, ami javítja a konvektív hőátadást és csökkenti a határréteg ellenállását.
📦 Kompakt maghalmozás A lapított B-profil sűrűbb csőtömítést tesz lehetővé a magon belül, maximalizálva a hőcserélő felületet a modern motorterek szűk terében.
Hajtogatott radiátormag-integráció
- A B-csövek párhuzamosan helyezkednek el a hajtogatott bordák rétegei között, így alkotják a teljes radiátormagot.
- A hűtőfolyadék átáramlik az egyes B-csövek többnyílású belsejében, míg a levegő a külső bordák felületein áthalad.
- A B-cső megnövelt felülete és turbulens áramlási mintái lehetővé teszik, hogy a mag kevesebb csővel és kisebb magtérfogattal érje el a célhűtési kapacitást.
- Ez az integrációs megközelítés csökkenti az anyagfelhasználást és a radiátor súlyát, miközben fenntartja vagy javítja a hőteljesítményt.
Tervezési alapelvek – A tudomány a B alak mögött
A B-alakú profil az alkalmazott folyadékdinamika és hőátadás-technika eredménye. A legfontosabb tervezési elvek a következők:
Többportos belső geometria
- A B-cső nem egyetlen üreges csatorna, hanem több belső porttal rendelkezik, amelyeket hosszanti szalagok osztanak el.
- Ezek a nyílások megnövelik a hűtőfolyadékkal érintkező belső felületet, javítva a hőátadást a folyadéktól a cső faláig.
- A többportos kialakítás a szerkezeti szilárdságot is javítja, ami vékonyabb falakat és további súlycsökkentést tesz lehetővé.
Ellenőrzött turbulenciagenerálás
- A B-profil alakja áramlási elválasztást és visszacsatolási pontokat hoz létre, amikor a hűtőfolyadék áthalad a csövön.
- Ez a szabályozott turbulencia megbontja a termikus határréteget, amely a lamináris áramlásban a hőátadással szembeni elsődleges ellenállás.
- A továbbfejlesztett keverés a magáramból melegebb hűtőfolyadékot juttat a cső falához, javítva ezzel az általános hőátadási tényezőt.
Optimalizált felület/térfogat arány
- A B-alak maximalizálja az egységnyi keresztmetszeti áramlási területre eső külső felületet.
- Ez azt jelenti, hogy egy adott hűtőfolyadék-áramlási sebesség mellett több csőfelület van kitéve a légáramnak.
- Az eredmény a csövönkénti nagyobb hőelvezetési kapacitás, ami kisebb, könnyebb radiátorokat tesz lehetővé.
B-cső vs. hagyományos kerek cső – az alapkomponensek összehasonlítása
Precíziós hajtogatott radiátormag B típusú csőAlapvetően különbözik a hagyományos körcsövektől, számos lényeges szempontban:
| Tervezési funkció |
B-típusú cső (Sinupower) |
Hagyományos kerek cső |
| Keresztmetszeti forma |
"B" profil – többportos |
Kör alakú – egyfuratú |
| Felület/térfogat |
Jelentősen magasabb |
Alacsonyabb |
| Hűtőfolyadék áramlási minta |
Turbulens (fokozott keverés) |
Lamináris az átmeneti |
| Hőátbocsátási együttható |
A turbulencia miatt magasabb |
Alacsonyabb |
| Magcsomagolási sűrűség |
Több cső magterületenként |
Kevesebb cső magterületenként |
| Mag súlya |
Könnyebb (kevesebb anyag hűtési egységenként) |
Nehezebb |
| Gyártási komplexitás |
Magasabb (több portos extrudálás) |
Alsó (egyszerű extrudálás) |
| Hűtési kapacitás magtérfogatonként |
Magasabb |
Alacsonyabb |
Gyártási folyamat – precíziós a tekercstől a magkomponensig
A Sinupower termelPrecíziós hajtogatott radiátormag B típusú csőszigorúan ellenőrzött gyártási folyamaton keresztül:
1 Ötvözet kiválasztása AA3003 vagy AA3102 alumínium tekercsek a hővezető képesség, az alakíthatóság és a korrózióállóság szempontjából kiválasztottak.
2 Precíziós extrudálás Többportos B-profil precíziós szerszámokon keresztül extrudálva. A valós idejű méretfigyelés biztosítja az egységes geometriát.
3 Rajz és méretezés A többmenetes hideghúzás finomítja a méreteket és a felületi minőséget a végső specifikáció tűréseihez.
4 Lágyítás A szabályozott atmoszférájú izzítás ±5°C egyenletességgel biztosítja az egyenletes szemcseszerkezetet és a mechanikai tulajdonságokat.
5 Vágott méretre Precíziós fűrészelés az ügyfél által megadott hosszúságokra sorjázott, négyzetes végekkel a mag összeszereléséhez.
6 Minőségellenőrzés 100%-os méretellenőrzés, szivárgásvizsgálat és mechanikai ellenőrzés tételenként.
Berendezés képesség
- A Sinupower több mint 90 berendezést és szerszámtípust üzemeltet, beleértve a hegesztő gyártósorokat, fűrészgépeket, lyukasztópréseket, húzógépeket, izzítókemencéket és darukat.
- Ez a házon belüli berendezés-képesség lehetővé teszi a folyamat végpontok közötti vezérlését a nyersanyagtól a kész csőig.
- Minden folyamat az IATF 16949 minőségirányítási rendszer felügyelete alatt zajlik.
Alkalmazások – ahol a B-cső alapvető értéket nyújt
Autóipari hűtőrendszerek
- Motorhűtő radiátorok – személygépjárművek, terepjárók, könnyű teherautók
- Haszonjármű hűtők – buszok, nehéz teherautók, terepjáró berendezések
- Töltőlevegő hűtők – turbófeltöltős és kompresszoros motorok
- Olajhűtők – sebességváltó- és motorolajhűtés
HVAC és helyhez kötött rendszerek
- Kereskedelmi klíma kondenzátorok
- Erőművi hűtőrendszerek
- Ipari hőcserélők
- HVAC légkezelő egységek építése
Elektromos járművek hőkezelése
- Akkumulátor hűtőlemezek és hőcserélők
- Erőteljes elektronikai hűtőrendszerek
- Hőszivattyús kondenzátorok és párologtatók
Testreszabás – az Ön fűtőtestére szabott alapelem
A Sinupower tervez, gyárt és feldolgozPrecíziós hajtogatott radiátormag B típusú csőaz ügyfél rajzai vagy mintái szerint. A lean kontroll megközelítésünk minden szakaszt lefed:
-
Profil méretei:A cső szélessége, magassága és falvastagsága a mag kialakításához igazítva.
-
Ötvözet kiválasztása:AA3003, AA3102 vagy egyedi ötvözetek a teljesítménykövetelmények alapján.
-
Több portos konfiguráció:A belső nyílások száma és geometriája a hűtőfolyadék áramlási és nyomásesési céljaihoz optimalizálva.
-
Hossz:Vágja a megadott összeállítási méretekre.
-
Felületkezelés:Konverziós bevonat, cinkpehely vagy eloxált felületek a fokozott korrózióvédelem érdekében.
-
Befejezés befejezése:Sorjázott, letört vagy kitágított végek a vágólap összeszereléséhez.
Lean Control az értékláncon keresztül
- Nyersanyag beszerzés ISO 14001 tanúsítvánnyal rendelkező kohóktól teljes nyomon követhetőség mellett
- Folyamatvezérlés az extrudálástól a végső ellenőrzésig
- Minőségirányítás a személyzet, a csapatok, a folyamatok és a támogató rendszerek között
- Pontos szállítás teljes ellenőrzési dokumentációval
Minőség és tanúsítványok – Ellenőrzött gyártási szabványok
A Sinupower gyártási folyamataiPrecíziós hajtogatott radiátormag B típusú csőa következő tanúsított rendszerek szerint működik:
Rendszertanúsítványok
-
IATF 16949:2016– Autóipari minőség
-
ISO 9001:2015– Minőségirányítás
-
ISO 14001:2015– Környezetvédelmi
-
ISO 45001:2018– Egészség és biztonság
Szellemi tulajdon
-
2 találmányi szabadalom(2019 óta)
-
15 formatervezési szabadalom
-
16 használati minta szabadalom
📋 Igény szerint teljes bizonyítványmásolatok állnak rendelkezésre.
Mérnöki áttekintés:Ezt a termékinformációt Gao Qiang úr, a Sinupower alapítója tekintette át – több mint 20 éve az alumínium-extrudálás és a hőkezelés területén, beleértve a Fortune 500 gyártó vállalatainak korábbi vezetését.
Partnerségek és ellátási lánc
A Sinupower állandó és jó együttműködési kapcsolatokat épített ki elismert iparági vezetőkkel:
-
Sanhua– Globális HVAC&R alkatrészek gyártója
-
Danfoss– Hűtési és fűtési megoldások szolgáltatója
-
Pankl– Nagy teljesítményű hajtásláncok és hőrendszerek szakértője
5000+
Éves tonna kapacitás
20-25
Munkanapos átfutási idő
90+
Berendezések és szerszámok típusai
87,76%
Kelet-Kínai értékesítési koncentráció
Csomagolás:Fa ládák VCI rozsdagátló papírral, műanyag zárókupakokkal, acél pántokkal. FOB Shanghai vagy Ningbo; EXW elérhető.
Fenntarthatóság
-
Energia:A regeneratív égő technológia 18%-kal csökkenti a gázfogyasztást.
-
Újrafeldolgozás:98%-os anyagfelhasználás – minden selejt visszakerült a minősített újrahasznosítókhoz.
-
Víz:A zárt hurkú öblítés 40%-kal csökkenti a vízfelhasználást, nulla nehézfém-kibocsátás.
-
Megfelelés:RoHS és REACH kompatibilis.
-
Anyaghatékonyság:A B-csöves kialakítás kevesebb alumíniumot használ egységnyi hűtőteljesítményre, mint a hagyományos kiviteleknél.
Gyakran ismételt kérdések a B-csővel kapcsolatban
K: Mi a B-típusú csövek elsődleges előnye a hajtogatott radiátormagokban? V: A B-típusú csövek nagyobb felületet biztosítanak a hőátadáshoz ugyanazon a magtérfogaton belül, turbulens hűtőfolyadék-áramlást indukálnak a jobb hőcsere érdekében, és kompaktabb radiátorkialakítást tesznek lehetővé – mindez hozzájárul a jobb hűtési teljesítményhez és a súlycsökkenéshez.
K: Milyen ötvözeteket használnak a B-csövek gyártásához? V: A Sinupower AA3003 és AA3102 alumíniumötvözeteket használ, amelyeket kiváló hővezető képességük (200–220 W/m·K), alakíthatóságuk és korrózióállóságuk miatt választottak ki autóipari hűtőközegben.
K: Készíthet-e a Sinupower egyedi B-csöves profilokat adott radiátor-konstrukciókhoz? V: Igen. A Sinupower B-csöves profilokat tervez és gyárt az ügyfél rajzai vagy mintái alapján. Házon belüli szerszámozási képességünk 15-20 munkanapon belül lehetővé teszi az egyedi szerszámok fejlesztését.
K: Milyen tanúsítványokkal rendelkezik a Sinupower a B-csövek gyártásához? V: A Sinupower rendelkezik az IATF 16949:2016, ISO 9001:2015, ISO 14001:2015 és ISO 45001:2018 szabványokkal.
K: Mi a tipikus átfutási idő a B-cső rendeléseknél? V: A standard átfutási idő 20-25 munkanap 50 000 darabos megrendelés esetén. Az egyedi szerszámok 15-20 munkanapot növelnek.
K: Hogyan javítja a B-cső kialakítása a hőátadás hatékonyságát? V: A B-alak megnöveli a felületet és szabályozott turbulenciát hoz létre a hűtőfolyadék áramlásában, ami megzavarja a termikus határréteget és javítja a konvektív hőátadást. Ez lehetővé teszi, hogy csövönként több hőt utasítson el kisebb magtérfogat mellett.
K: Milyen befejező felületek állnak rendelkezésre a B-csövekhez? V: Négyszögletes vágott, sorjázott, lesarkított, kiszélesedő és kiterjesztett végeket kínálunk, hogy megfeleljenek a különböző vágólap-összeszerelési módszereknek.
Sinupower szállítPrecíziós hajtogatott radiátormag B típusú csőamely lehetővé teszi a radiátorgyártók számára, hogy kiváló hőteljesítményt érjenek el kompakt, könnyű kivitelben. Meghívjuk az OEM-eket, az első osztályú beszállítókat és a radiátorgyártókat, hogy vegyenek fel velünk a kapcsolatot minták, műszaki adatlapok vagy közös tervezési áttekintés miatt.
