Hogyan javítják a lapos ovális csövek a hőcserélő teljesítményét szűk helyeken?

Absztrakt: Lapos ovális csövekszéles körben használják bordáscsöves hőcserélőkben, mert segítenek egyensúlyban tartani két dolgot, amivel az ügyfelek folyamatosan küzdenek: az erős hőátadás és az alacsony légoldali ellenállás. Ez a cikk leírja, mik azok a lapos ovális csövek, hol ragyognak, a vásárlók leggyakoribb fájdalmas pontjait (nyomásesés, zaj, kapacitáskorlátok, korrózió, inkonzisztens méretek, csatlakozási problémák), valamint egy gyakorlati ellenőrzőlistát, amely segít kiválasztani a projekthez megfelelő csövet. Ezenkívül talál egy összehasonlító táblázatot, kiválasztási tippeket és egy GYIK-et is, így a „nem biztos, hogy mit kérjen” helyett a „magabiztos vásárlási döntésre” válthat.

Tartalomjegyzék

• Vázlat
• Mik azok a lapos ovális csövek?
• Ügyfélfájdalompontok és hogyan segítenek a lapos ovális csövek
• Ahol a lapos ovális csöveket gyakran használják
• Lapos ovális csövek és kerek csövek összehasonlító táblázata
• Gyakorlati kiválasztási útmutató
• Minőségi ellenőrző lista rendelés leadása előtt
• Tervezési megjegyzések, amelyek megakadályozzák a költséges utómunkálatokat
• GYIK
• Következő lépések

Vázlat

1. Határozza meg, mik azok a lapos ovális csövek, és miért számít az alak.
2. Csatlakoztassa az alakzatot a valós problémákhoz: légáramlási ellenállás, zaj, lábnyom, bordák érintkezése és működési költség.
3. Jellemző alkalmazások és döntési kritériumok megjelenítése.
4. Hasonlítsa össze a lapos ovális csöveket kerek csövekkel egy vásárlóbarát táblázatban.
5. Adja meg a kiválasztási ellenőrzőlistát: anyagok, méretek, tűréshatárok, csatlakozási mód, korróziós stratégia és ellenőrzés.
6. Zárja be a következő lépésekkel, és egy egyszerű módja annak, hogy kapcsolatba lépjen a szállítóval.

Mik azok a lapos ovális csövek?

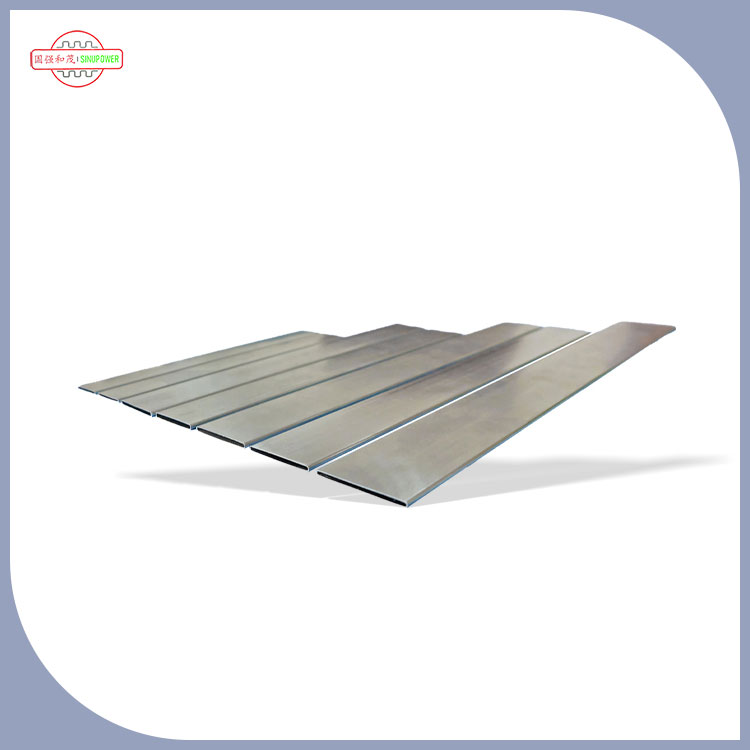

Lapos ovális csövekovális keresztmetszetű hőátadó csövek, amelyek „laposabb” profillal rendelkeznek, mint a hagyományos kerek cső. A bordáscsöves hőcserélőkben a cső a munkaközeg (víz, hűtőközeg, glikol, olaj stb.) útja, míg a bordák segítenek hőt cserélnek levegővel. A cső alakja befolyásolja, hogy a levegő hogyan áramlik a tekercs körül, hogyan tapadnak a bordák, és mennyi hőt tud mozgatni egységnyi területen.

Gondoljon a lapos ovális csövekre, mint egy praktikus geometriai fejlesztésre: csökkenthetik a légoldali ellenállást, miközben fenntartják az erős hőcserét. Ez a kombináció gyakran kisebb tekercseket, halkabb ventilátorokat, alacsonyabb energiafogyasztást vagy szélesebb működési tartalékot eredményez, ha az egység beszennyeződik.

Sok vásárló először a lapos ovális csövekre gondol, amikor eléri az alábbi korlátozások valamelyikét:korlátozott beépítési hely, szigorú energiacélokat, zajhatárok, vagynyomáseső mennyezetek. Ha ismerősen hangzik, olvass tovább – ez az alakzat nagyon közvetlen megoldás lehet, ha helyesen adjuk meg.

Ügyfélfájdalompontok és hogyan segítenek a lapos ovális csövek

A hőátadó csövek vásárlása nem csak a „cső méretétől” függ. A legtöbb projekt rejtett korlátok miatt meghiúsul vagy késik: légoldali nyomásesés, bordák illeszkedése, korrózió, illesztési kompatibilitás és méretkonzisztencia tételenként. Így kezelheti a lapos ovális csövek a leggyakoribb fájdalompontokat.

• 1. fájdalompont: Nagy levegőoldali nyomásesés és növekvő ventilátorenergia
  Számos tekercskialakításban a légoldali ellenállás uralja az üzemeltetési költségeket. A lapos ovális csövek alacsonyabb profilú akadályt jelenthetnek a légáramlásban, segít csökkenteni a nyomásesést. Ez kisebb ventilátorokat, alacsonyabb ventilátorsebességet vagy stabilabb teljesítményt jelenthet, ha por halmozódik fel.
• 2. fájdalompont: „Több kapacitásra van szükségünk, de a lábnyom nem nőhet”
  Ha nem tudja növelni a tekercs mélységét vagy az elülső területet, elkezdi optimalizálni a geometriát. A lapos ovális csövek támogatják a kompakt tekercselrendezéseket, gyakran segít a tervezőknek abban, hogy nagyobb teljesítményt préseljenek ki ugyanabból a térből azáltal, hogy javítják a levegő mozgását a bordacsomagon keresztül.
• 3. fájdalompont: Zajhatárok (kereskedelmi HVAC, közlekedés és lakossági kényelem)
  Ha csökkenteni tudja a légoldali ellenállást, gyakran csökkenti az azonos áramlási sebesség eléréséhez szükséges ventilátorteljesítményt – ez az egyik legmegbízhatóbb csökkenti a zajszintet, mert lassabban üzemeltetheti a ventilátort a kapacitás feláldozása nélkül.
• 4. fájdalompont: Inkonzisztens borda-cső érintkezés és egyenetlen hőátadás
  A bordás tekercsek jó mechanikai érintkezésen alapulnak a bordák és a csövek között. A rossz méretkonzisztencia laza bordákat, nagyobb hőállóságot, és a teljesítmény szórása. A lapos ovális csöveket gyakran olyan bordás kialakítással párosítják, amely a stabil érintkezési felületet részesíti előnyben – ha a tűréseket szabályozzák.
• 5. fájdalompont: Korrózió, szivárgás vagy idő előtti meghibásodás zord környezetben
  A cső anyaga, a felület állapota és a bevonási stratégia éppúgy számít, mint a forma. A lapos ovális csövek többféle anyagból állnak rendelkezésre, amely lehetővé teszi a speciális korróziós kockázatok (páratartalom, sópermet, tisztítószerek, ipari kipufogógázok) megcélzását.
• 6. fájdalompont: Csatlakozási problémák (forrasztás, hegesztés, tágulás és fejlécek)
  A végformázás, a varrat minősége és a méretek megismételhetősége közvetlenül befolyásolja, hogy a csövek milyen simán csatlakoznak a fejlécekhez, és milyen megbízhatóan mennek át a kötések a teszteken. A legjobb eredményeket az összeillesztési módszer korai megadása, majd a csőanyag és a tűrések hozzáigazítása adja.

Ha valaha is volt olyan tekercse, amely papíron jól nézett ki, de nem teljesített a terepen, az általában a fenti elemek egyike miatt van. nem volt elég szigorúan meghatározva a cső specifikációjában.

Ahol a lapos ovális csöveket gyakran használják

A lapos ovális csövek az iparágak széles körében jelennek meg, mivel az előnyök (légáramlás hatékonysága, kompaktság és stabil bordaintegráció) számos levegő-folyadék hőcserélőre alkalmazható.

• HVAC tekercsekkereskedelmi épületekhez és energiatudatos felújításokhoz
• Autóipari és közlekedési hőcserélőkahol a légáramlás, a zaj és a csomagolás szigorúan korlátozott
• Hűtőrendszerek(kondenzátorok és elpárologtatók), amelyek célja a jobb négyzetméterenkénti teljesítmény
• Ipari hűtésahol a folyamatos működés miatt a ventilátor teljesítménye jelentős élettartam-költséget jelent
• Tiszta szoba és érzékeny környezetahol fontos az alacsonyabb zajszint és a kiszámítható teljesítmény

A gyakorlatban a „helyes” választás az Ön prioritásaitól függ: minimális nyomásesés, maximális kapacitás, korrózióállóság vagy gyártási egyszerűség. Egy jó beszállító segít abban, hogy a csőgeometriát ezekhez a prioritásokhoz igazítsa, ahelyett, hogy egy mindenki számára megfelelő opciót nyomna ki.

Lapos ovális csövek és kerek csövek összehasonlító táblázata

Gyakorlati kiválasztási útmutató

A késések elkerülésének leggyorsabb módja, ha mérnökként meghatározza a lapos ovális csöveket, és projektmenedzserként vásárolja meg őket: határozza meg, mi számít, rögzítse a tűréseket, és igazítsa a csövet az összekapcsolási és tesztelési módszerhez.

• 1) Erősítse meg működési feltételeit
  Határozza meg a munkafolyadékot, a nyomástartományt, az üzemi hőmérsékletet és a tisztítási/karbantartási expozíciót. Ez szűkíti az anyag- és falvastagság-választást.
• 2) Válasszon anyagot a környezet, ne a szokás alapján
  Korrozív vagy tengerparti környezetben a korróziós stratégia nem választható. Fontolja meg, hogy rozsdamentes, bevonatos acélra vagy egyéb megoldásokra van szüksége a rendszertől és a megfelelőségi követelményektől függően.
• 3) Határozza meg azokat a méreteket, amelyek befolyásolják a borda illeszkedését
  A lapos ovális csövekhez világosan meg kell határozni a fő/kis méreteket, a sarok sugarait (ha van) és a megengedett ovális/simasági tartományokat. Ha az uszonyokat úgy lyukasztják vagy nyomják, hogy illeszkedjenek a csőhöz, a tűréshalmaz sokat számít.
• 4) Korán döntse el a csatlakozási módot
  Függetlenül attól, hogy kitágítja, keményforrasztja, hegeszti vagy mechanikusan csatlakoztatja a vágófejekhez, a csővégek állapota és a felületi követelmények megváltoznak. A késői stádiumú csatlakozási változások gyakori okai a tekercs átdolgozásának.
• 5) Tervezze meg a gyárthatóságot és az átfutási időt
  Ha egyedi hosszúságokra, végformázásra, speciális bevonatokra vagy nem szabványos tűrésekre van szüksége, építse be az ütemtervébe. A tömeggyártás előtt gyártás előtti mintákra is szüksége lesz.

Itt heteket takaríthat meg egy tapasztalt gyártó. Például,Sinupower Heat Transfer Tubes Changshu Ltd.a tekercsekben és hőcserélőkben használt hőátadó csövekre összpontosít, és a projektek általában gyorsabban haladnak, ha előre megosztja a tekercsrajzot, a bordák specifikációit és az összekapcsolási módszert.

Minőségi ellenőrző lista rendelés leadása előtt

A lapos ovális csövek kiváló eredményeket érhetnek el, de csak akkor, ha a termék konzisztens. Íme egy vásárlóbarát ellenőrző lista, amelyet bemásolhat az ajánlatkérésébe.

1. Méretek konzisztenciája:a fő/kis méretek, az egyenesség és a hossztűrés a bordaszerszámokhoz és a fejlécekhez igazítva.
2. Felületi állapot:tiszta, ellenőrzött felületkezelés, amely megfelel az illesztési módnak (különösen keményforrasztáshoz vagy hegesztéshez).
3. Falvastagság szabályozás:elegendő a nyomásigényekhez és az alakítási folyamatokhoz anélkül, hogy szükségtelen súlyt/költséget okozna.
4. Varrás integritása (ha van):stabil hegesztési/varratminőség az Ön kockázati szintjének megfelelő teszttervvel.
5. Szivárgásvizsgálati módszer:meghatározza a nyomásvizsgálati módszert és az elfogadási kritériumokat a gyártás megkezdése előtt.
6. Nyomon követhetőség:A belső minőségbiztosítási követelményeknek megfelelő tételazonosító, anyagtanúsítási elvárások és ellenőrzési feljegyzések.
7. Csomagolás és védelem:kerülje a horpadásokat és a karcolásokat, amelyek tönkretehetik a bordák behelyezését és visszautasítást okozhatnak.

Ha megégette a „jól néz ki az összeszerelésig”, akkor általában a méretszabályozás és a csomagolásvédelem a két legnagyobb frissítés, amit igényelhet.

Tervezési megjegyzések, amelyek megakadályozzák a költséges utómunkálatokat

Ezek azok a gyakorlati részletek, amelyek gyakran kimaradnak az első sorozatgyártásig:

• Az uszonyos gallér kialakítása számít
  Még a csövek geometriájának kis változásai is megváltoztathatják a borda behelyezési erejét, az érintkezési ellenállást és a selejt arányát. Igazítsa a bordás szerszámokat a cső tűréssávjához.
• Ne szabja túl vagy alul a specifikációt
  A túl szűk tűréshatárok növelik a költségeket és az átfutási időt; a túlságosan laza tűréshatárok összeszerelési hibákat okoznak. Olyan céltűrések, amelyek megfelelnek a tekercsfeldolgozási képességének.
• Vegye figyelembe a bevonat vastagságát (ha van)
  A védőbevonatok megváltoztathatják az illeszkedést és a csatlakozási viselkedést. Ha a bevonat része a korróziós tervnek, vegye fel a méretre és a folyamatra vonatkozó feltételezésekbe.
• Prototípus a valódi folyamattal
  Egy rövid próbaüzem a tényleges bordák behelyezésével, a fejléc csatlakoztatásával és a nyomásteszttel gyorsabban feltárja a problémákat, mint bármely táblázatos modell.

GYIK

1. kérdés: A lapos ovális csövek mindig jobbak, mint a kerek csövek?
V: Nem mindig. A lapos ovális csövek akkor ragyognak, ha a légoldali ellenállás, a zaj vagy a csomagolás korlátozza. A kerek csövek nagyszerű választást jelenthetnek az erősen szabványosított kialakításokhoz, ahol az egyszerűség és a széles körű szerszámkompatibilitás az elsődleges.

2. kérdés: Mi a legnagyobb hiba, amit a vásárlók elkövetnek, amikor lapos ovális csöveket rendelnek?
V: A kulcstűrési részletek elhagyása. Ha az RFQ nem határozza meg egyértelműen a méretkonzisztenciát (beleértve a laposságra/oválisra vonatkozó elvárásokat), akkor fennáll a bordaillesztési problémák, a változó tekercsteljesítmény és a nagy mennyiségű selejt kockázata az összeszerelés során.

3. kérdés: A lapos ovális csövek csökkentik a működési költségeket?
V: Megtehetik. Ha a kialakítás csökkenti a levegőoldali nyomásesést, akkor alacsonyabb ventilátorteljesítménnyel vagy alacsonyabb ventilátor-fordulatszámmal ugyanazt a teljesítményt érheti el, ami gyakran energiamegtakarítást és alacsonyabb zajszintet jelent.

4. kérdés: Milyen információkat kell küldenem egy szállítónak gyors árajánlatért?
V: Ossza meg csőméreteit, anyagpreferenciáját, szükséges hosszát, várható éves térfogatát, csatlakozási módját (fejlécekhez), nyomás-/hőmérséklet-tartományát, valamint a korrózióval vagy bevonattal kapcsolatos követelményeket. Egy egyszerű tekercsrajz és bordaspecifikáció drámaian felgyorsíthatja a dolgokat.

5. kérdés: Hogyan ellenőrizhetem a minőséget a beszerzés lelassítása nélkül?
V: Kérjen gyártás előtti mintakészletet, kérjen méretellenőrzési jegyzőkönyveket, határozza meg a szivárgásvizsgálati módszert és az elfogadási kritériumokat, és állapodjon meg a csomagolás védelméről. Ez a minőségellenőrzést fókuszban tartja, és megakadályozza a meglepetéseket az összeszerelés során.

Következő lépések

A lapos ovális csövek nem csak „más alakúak” – praktikus eszközt jelentenek a légáramlás hatékonyságának, kompaktságának és teljesítménystabilitásának javítására. amikor a hőcserélő kialakítása eléri a valós határokat. A kulcs az, hogy a csövet egy rendszer részeként kezeljük: bordák, fejlécek, csatlakozási mód és környezet mindent együtt kell mérlegelni.

Ha a lapos ovális csöveket egy közelgő tekercs- vagy hőcserélő-projekthez értékeli, ossza meg korábban a rajzolási és működési feltételeket, hogy a szállító tudja ajánlja a legmegfelelőbb csőspecifikációt és ellenőrzési tervet. A terméktámogatás és a gyártási képesség részleteiért,lépjen kapcsolatba velünkatSinupower Heat Transfer Tubes Changshu Ltd.és alakítsuk korlátait megbízható, gyártásra kész megoldássá.
