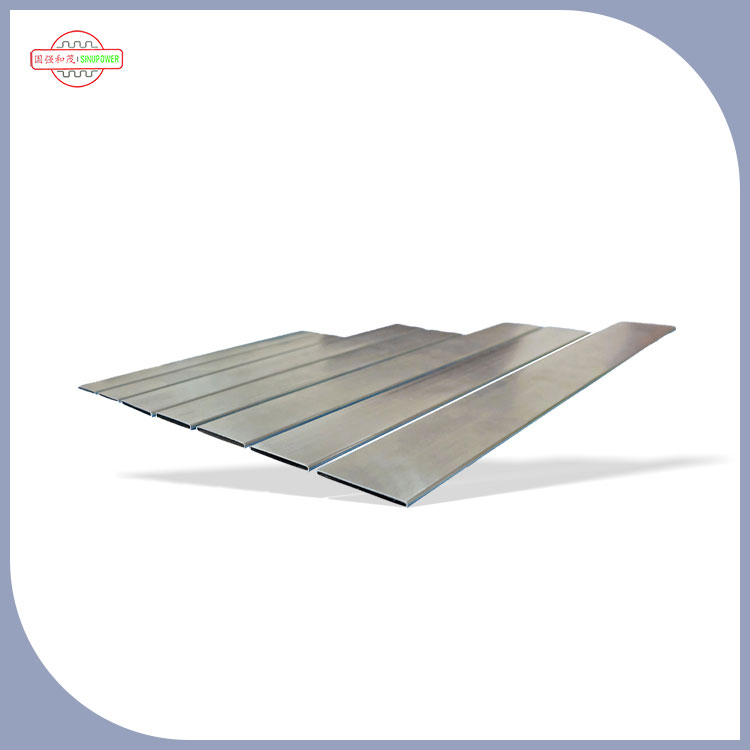

AB-csövek összecsukott radiátorokhozközponti szerepet játszik a mag hőcserélő közeg keringésének és hőátadásának végrehajtásában, miközben alkalmazkodik az összecsukható radiátor szerkezeti jellemzőihez, figyelembe véve a hőátadási hatékonyságot, a szerkezeti szilárdságot és az összeszerelési alkalmasságot. Ez a hőelvezetési funkció eléréséhez szükséges maghordozó, és speciális funkciója a következő kulcsméretekre bontható:
1. A mag hőcserélő közeg zárt keringető csatornája
Exkluzív áramlási csatornaként hűtőközegek, például víz, etilénglikol fagyálló és termikus olaj számára, megvalósítja a közeg irányított keringését a radiátoron belül, elkerüli a közeg szivárgását, és biztosítja a hőelvezető rendszer zárt ciklusának stabil működését. Ez a hőátadó edény a hőforrás végétől a radiátor hőleadó végéhez, és minden hőátadási viselkedés a B csőben lévő közeg áramlásán alapul.
2. Hatékony hővezetés és hőcsere mag
Egyrészt a B csőfal közvetlenül érintkezik a hőcserélő alkatrészekkel vagy a magas hőmérsékletű közeggel a hőforrás végén, gyorsan elnyeli a hőt és a csőfal külső oldalára vezeti; Másrészt a csőfal külső oldala szorosan kapcsolódik az összecsukható radiátor hőleadó bordáihoz, átadva az elnyelt hőt a bordáknak, majd a bordákon keresztül kiterjesztve a hőleadási területet, hogy kényszerkonvekciós hőátadást hajtson végre a levegővel, befejezve a "hőabszorpciós tömegátadás hőleadása" teljes hőátadási folyamatát. A csőfal hővezető képessége és szerkezete közvetlenül meghatározza a radiátor alapvető hőátadási hatásfokát.
3. Összecsukható szerkezetek összeszerelése és szerkezeti alátámasztása
Az összecsukható radiátor fő jellemzője, hogy a bordák összehajtva vannak elrendezve a helytakarékosság és a sűrűség növelése érdekében. A B cső keresztmetszeti alakja és szerkezeti méretei kifejezetten ehhez az összecsukható elrendezéshez igazodnak, és pontosan beágyazhatóak az összecsukható bordák lefoglalt réseibe vagy rögzítőnyílásaiba, így a csövek és a bordák között szorosan összeilleszthetők. Ugyanakkor a radiátormag vázelemeként vállalja a bordák és a teljes szerkezet támasztó szerepét, ellenáll a használat során fellépő közepes nyomásnak, szerelési igénybevételnek, vibrációs hatásnak, biztosítja a felhajtható szerkezet stabilitását, elkerüli a mag deformálódását, a cső és a bordák szétválását.
4. Nyomáscsapágy és tömítésvédelem a rendszer megbízhatóságának biztosítása érdekében
A hűtőrendszer működése során bizonyos nyomás van benne, és a B csőnek megfelelő nyomástartó képességgel kell rendelkeznie, hogy ellenálljon a közeg keringése által keltett belső nyomásnak, és megakadályozza a csőfal szakadását és szivárgását; Ugyanakkor a B-cső port kialakítása illeszkedik a radiátor vízkamra/végfedél tömítő szerkezetéhez, amely az illesztésekkel és tömítésekkel együttműködve komplett zárt rendszert alkot, megakadályozva a közeg szivárgását, és alkalmazkodik az összecsukható radiátor hosszú távú stabil működési igényeihez különböző munkakörülmények között (például ipari berendezések, új energiaelemek, elektronikus hőelvezetés stb.).
Optimalizálja az áramlási ellenállást és a hőátadás egyenletességét
A B-cső belső átmérőjét, keresztmetszeti profilját és áramlási csatorna kialakítását úgy optimalizálták, hogy csökkentsék a keringtető szivattyú áramlási ellenállását és energiafogyasztását, miközben biztosítják a közepes áramlási sebességet. Ugyanakkor a közeg egyenletesen áramlik a cső belsejében, elkerülve a túl gyors vagy túl lassú helyi áramlási sebesség okozta egyenetlen hőátadást. A hajtogatott bordák nagy sűrűségű elrendezésével kombinálva a hőmérséklet-eloszlás a teljes radiátormag hőátadó területén kiegyensúlyozottabb, javítva a teljes hőelvezetési hatás konzisztenciáját.
Ezen túlmenően, az összecsukható radiátorok könnyű súlyának és kompakt követelményeinek megfelelően, a B-csövek általában vékony falú és hatékony hőcserélő anyagokból készülnek (például alumíniumötvözet és rézötvözet), amelyek biztosítják a hőátadást és a nyomástartó képességet, miközben csökkentik a radiátor összsúlyát. Ez összhangban van az összecsukható szerkezetek "kis térfogatú, nagy hőelvezetési teljesítménye" tervezési céljával, és kulcsfontosságú eleme az összecsukható radiátoroknak a hatékony, kompakt és megbízható hőelvezetés érdekében.
