Absztrakt
Ha egy kondenzátor alulteljesít, a tünetek ismerősnek tűnnek: nagyobb energiafelvétel, instabil kimeneti hőmérséklet, gyakori tisztítás, idő előtti szivárgás és az a fajta vibrációs zaj, amely a lehető legrosszabbkor jelentkezik. AD-típusú kerek kondenzátorcsőgyakran választják a kompakt kondenzátorokban, mert segít egyensúlyban tartani három egymással versengő igényt: a hőátadó felület kihasználtságát, az áramlási stabilitást és a mechanikai robusztusságot korlátozott helyigény mellett. Ebben a cikkben leírom, hogy mi hibázik általában a valós kondenzátorokban, mit jelent általában a „D-típus + kerek” tervezési szándék, mit kell megadni a beszerzési hibák elkerülése érdekében, és hogyan kell gondolkodni a tartósságról (korrózió, szennyeződés, vibráció), mielőtt a cső elérné az üzlet padlóját.
Tartalomjegyzék
- Vázlat egy pillantással
- Milyen problémákat próbálnak megoldani a vásárlók?
- Mit jelent a gyakorlatban a D-típusú kerek kondenzátorcső?
- Kondenzátoros rendszerekben hol illik a legjobban?
- Mit kell megadni, hogy a teljesítmény megfeleljen a rajznak
- Hogyan gondoljunk a korrózióra, a szennyeződésre és a vibrációra
- Szállítói kérdések, amelyek megakadályozzák a költséges utómunkálatokat
- Kiválasztási és hibaelhárítási táblázat
- GYIK
- Záró gondolatok
Vázlat egy pillantással
- Első:azonosítsa a fájdalom pontját (tér, nyomásesés, vibráció, korrózió, szennyeződés vagy összeszerelési hozam).
- Majd:erősítse meg, hogy mit jelent a „D-type” a felépítésében (profil, végforma, cső-fejléc interfész vagy csomagolási geometria).
- Következő:zárolja a valós eredményeket meghatározó specifikációkat (méretek, tűrés, ötvözet/anyag, tisztaság, vizsgálati módszer).
- Végül:igazodjon egy olyan beszállítóhoz, aki ellenőrzési jegyzőkönyvekkel és folyamatellenőrzésekkel bizonyítja a következetességet – nem csak egy katalógusoldalon.
Milyen problémákat próbálnak megoldani a vásárlók?
A legtöbb ember nem megy vásárolni aD-típusú kerek kondenzátorcsőmert jól hangzik. Azért teszik, mert valami fáj – általában a költségek, az üzemidő vagy mindkettő. Íme a fájdalompontok, amelyeket a leggyakrabban látok, amikor a csapatok értékelik a kondenzátor használatához szükséges csőlehetőségeket:
- Szűk a hely:a tekercs területe korlátozott, de a kapacitáscélok változatlanok maradnak.
- A nyomásesés felfelé kúszik:a szivattyúk/ventilátorok keményebben dolgoznak, és nő az energiafogyasztás.
- Elszennyeződés és lerakódás:A teljesítmény üzembe helyezéskor jól néz ki, majd hetek vagy hónapok után romlik.
- Vibrációs fáradtság:a csőtámaszok „elég jók”, amíg bizonyos terhelések mellett meg nem jelenik a rezonancia.
- Korróziós meglepetések:a kevert fémrendszerek, a vízkémiai változások vagy a tengerparti környezet lerövidíti az élettartamot.
- Összeszerelési hozamproblémák:a kis méretű eltolódás keményforrasztási/hegesztési hibákat, szivárgást vagy utómunkálatokat okoz.
- Átfutási idő volatilitása:kiszámítható kínálatra és megismételhető minőségre van szüksége, nem pedig egyszeri, tökéletesen kinéző tételre.
A legjobb csőválasztás az, amely csökkenti a kockázati profilta tényleges működési feltételekhez. Éppen ezért beszélnünk kell arról, hogy mit jelent általában a „D-típus”, mielőtt a „jobb hőátadásról” beszélnénk.

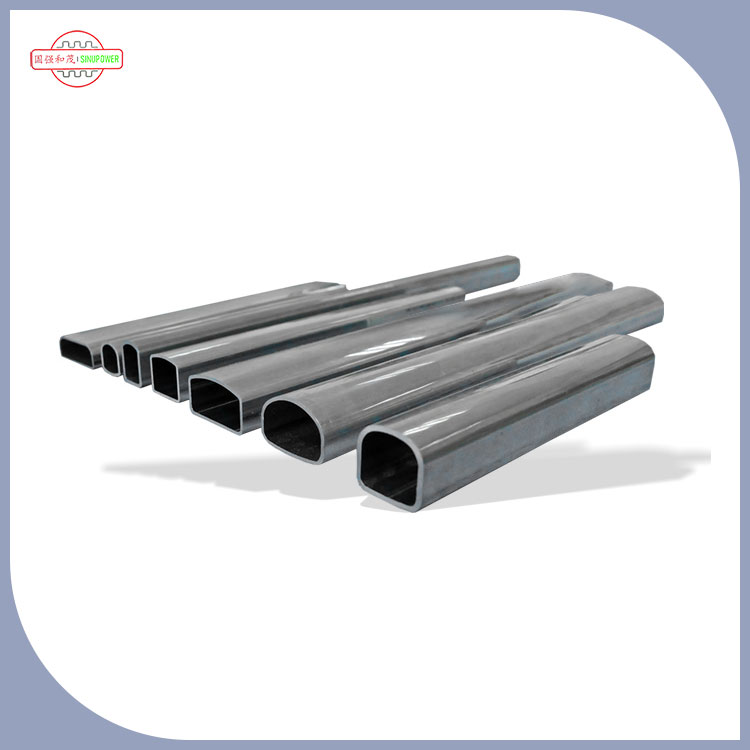

Mit jelent a gyakorlatban a D-típusú kerek kondenzátorcső?
Az elnevezés zavaró lehet, mert a „D-típust” különböző iparágakban használják. Sok kondenzátor felépítésben a „D-típus” gyakran olyan geometriát vagy interfész-választást jelez, amelynek célja a csomagolás, az érintkezés vagy az összeszerelés stabilitásának javítása, miközben az áramlási viselkedést közelebb tartja a körkörös átjárótól elvárhatóhoz.
Az én gyakorlati definícióm: A D-típusú kerek kondenzátorcsőjellemzően úgy tervezték, hogy a folyadék áramlását egyenletesen tartsa (a körkörös áramlási utak egyik legfontosabb előnye), miközben bevezetett egy vezérelt lapos vagy indexelt funkciót ("D" szándék), amely segít az elhelyezésben, a térközökben, a cső-fej csatlakozásban vagy az érintkezési felület kihasználásában – különösen kompakt tekercseknél.
Miért számít ez? Mivel a kondenzátorok sok „teljesítmény” problémáját nem a hőátadási elmélet okozza, hanem a gyártási eltérések és a terepi körülmények. Egy könnyebben pozícionálható, könnyebben összeilleszthető és kisebb méretbeli felhalmozódásra kevésbé érzékeny cső többet ér, mint egy kis elméleti hatékonyságnövekedés.
Ha ezt a csőtípust értékeli, ne csak azt kérdezze: „Kerek?” Kérdez:A felépítésem melyik része válik stabilabbá vagy megismételhetőbbé a D-típusú tervezési szándék miatt?
Kondenzátoros rendszerekben hol illik a legjobban?
Az ipari létesítményekben és HVAC-rendszerekben alkalmazott kondenzátor-alkalmazásokban a csőválasztás általában a hőátadási terület, az áramláseloszlás és a mechanikai rugalmasság közötti egyensúlyt jelenti. AD-típusú kerek kondenzátorcsőgyakran választják, ha:
- Kompaktságra van szüksége:szorosabb tekercstömítés vagy kiszámíthatóbb csőigazítás segít elérni a kapacitáscélokat ugyanabban a borítékban.
- Stabil áramlási viselkedést szeretne:A kör alakú áramlási utak segíthetnek minimalizálni a hirtelen nyomásbüntetéseket az agresszívebb formájú csatornákhoz képest.
- A csatlakozási folyamat megismételhetőséget igényel:a konzisztens profil tulajdonság csökkentheti az összeállítás változékonyságát.
- Változó üzemi feltételek:a vibráció, a hőmérséklet-ciklus és az időszakos terhelések a mechanikailag stabil geometriát jutalmazzák.
Még egy valóságellenőrzés: ha a kondenzátor inkonzisztens elosztással működik (forró pontok, egyenetlen kimeneti hőmérséklet), sokkal több teljesítményt veszíthet a rossz elosztás miatt, mint amennyit valaha is nyerhet az „optimalizált” csőforma miatt. Tehát kezelje a csőválasztást egy rendszer részeként: fejlécek, támasztékok, bordák érintkezése, csatlakozási minőség és tisztítási stratégia.
Mit kell megadni, hogy a teljesítmény megfeleljen a rajznak
Itt van a csapda, amelyet túl sokszor láttam: a rajz „teljes”, de nem szabályozza azokat a részleteket, amelyek valójában szabályozzák a szivárgás kockázatát, a nyomásesést és az összeszerelési hozamot. Ha szeretnéd aD-típusú kerek kondenzátorcsőA kötegenkénti következetes viselkedéshez ezek azok a specifikációs tételek, amelyek kifizetődőek.
A lezárandó alapvető specifikációk
- Külső átmérő és falvastagság:tartalmazzák a tűréshatárt és a mérési módszert.
- Hossz és vágási minőség:sorjahatárokra, négyszögletességre és végfeltételekre vonatkozó követelmények.
- Anyag/ötvözet:illeszkedik a korróziós környezethez és a csatlakozási folyamathoz.
- Felület állapota és tisztasága:ellenőrző olajok, forgácsok, por; meghatározza az elfogadható felületi hibákat.
- Nyomás/szivárgás teszt:adja meg a próbanyomást, a közeget (levegő/víz), a tartási időt és az elfogadási kritériumokat.
- Méretstabilitás alakítás/illesztés után:ha a csövek előre formáltak vagy megmunkáltak, határozzon meg a feldolgozás utáni ellenőrzéseket.
Ha nemzetközi beszerzést végez, akkor is okos meghatároznicsomagolás és kezeléskövetelményeknek. A kondenzátorcsöveket látszólag kisebb ütések károsíthatják: horpadások, oválisodás, karcos felületek és szennyeződések. Előfordulhat, hogy ezek a hibák az összeillesztésig vagy a nyomáspróbáig nem jelennek meg – amikor az utómunkálatok sokkal drágábbak.
Hogyan gondoljunk a korrózióra, a szennyeződésre és a vibrációra
A „tartós” nem egyetlen tulajdonság. A kondenzátorcsövek esetében a tartósság általában annak eredményekémia(korrózióállóság),fizika(rezgés és fáradtság), ésműveletek(szennyeződés és tisztítás). Így bontanám le, amikor eldöntöm, hogy aD-típusú kerek kondenzátorcsőa helyes lépés.
Korrózió
- A víz kémiája számít:A kloridszint, a pH, az oldott oxigén és a biocid programok megváltoztatják a korróziós viselkedést.
- Fém kevert rendszerek:A galvánpárok csendesen felgyorsíthatják a károsodást, ha nincsenek elkülönítve vagy kezelve.
- Felületvédelem:bevonatok vagy burkolati stratégiák segíthetnek, de csak akkor, ha a tisztítási módszerrel nem eltávolítják őket.
Elszennyeződés és hámlás
- Várható teljesítménycsökkenés:építse be a tisztítási hozzáférést, és válasszon olyan csőspecifikációkat, amelyek elviselik az Ön tisztítási megközelítését.
- Sebesség kompromisszum:a nagyobb sebesség csökkentheti a lerakódásokat, de növelheti az eróziót vagy a szivattyúzási energiát.
- Karbantartási valóság:ha a csapata évente csak kétszer tud takarítani, válasszon olyan kialakítást, amely stabil marad a tisztítások között.
Rezgés és fáradtság
- Támogatási stratégia:A csőgeometria segíthet, de a támasztékok és a távolságok gyakran meghatározzák a végső kifáradási élettartamot.
- Termikus kerékpározás:az ismételt tágulás/összehúzódás meglazíthatja a hézagokat, ha a tűrés eltolódik.
- Rezonancia kockázat:ha a berendezése ismert rezgéssávokkal rendelkezik, ellenőrizze korán a csövek/támasztó természetes frekvenciákat.
Ha üzemidőre vásárol, kérjen bizonyítékot a következetességről. Például,Sinupower Heat Transfer Tubes Changshu Ltd., mint sok komoly gyártó ebben a kategóriában, ezt a csőtípust a megbízható hőátadási szolgáltatás és a stabil áramlási viselkedés köré helyezi – az Ön feladata, hogy ezeket az állításokat „valóságossá” tegye azáltal, hogy mérhető elfogadási kritériumokhoz köti őket a megrendelési és ellenőrzési tervében.
Szállítói kérdések, amelyek megakadályozzák a költséges utómunkálatokat
Ha egy gondolkodásmódváltást kellene választanom a vásárlók számára, az a következő: ne csak a csövet értékelje, hanem afolyamatami a csövet teszi. Amikor beszerzést végez aD-típusú kerek kondenzátorcső, ezek a kérdések azok, amelyek hajlamosak korán kockázatot jelenteni:
- Hogyan szabályozható a tételek közötti méreteltolódás?Kérdezze meg, mit mérnek, milyen gyakran, és mi történik, ha túllépi a specifikációt.
- Mit jelent a „tiszta” az Ön gyárában?A végső ellenőrzés után érdeklődjön a forgácseltávolításról, az olajellenőrzésről és a csomagolásról.
- Melyik teszt a standard és mi az opcionális?Nyomáspróba, örvényáram (ha van), vizuális osztályozás, keménységellenőrzés – tegye egyértelművé.
- Tud-e ellenőrzési jegyzőkönyveket adni a szállítmányokhoz?Ha a válasz homályos, kezelje jelzésként.
- Hogyan előzheti meg a szállítás közbeni kezelési sérüléseket?A horpadások és karcolások szivárgássá és törmelékké válhatnak.
- Mi a változáskontroll gyakorlata?Az anyagforrás változásait vagy a szerszámok változásait a szállítmány megérkezése előtt közölni kell.
A jó beszállítókat nem sértik meg ezek a kérdések. Megkönnyebbülnek, ha komolyan gondolja – mert a komoly ügyfelek csökkentik a félreértéseket és a sürgősségi tűzoltást.
Kiválasztási és hibaelhárítási táblázat
Használja ezt a táblázatot gyors „vásárlói térképként” a gyakori kondenzátor-problémák és a kondenzátor kiválasztásakor meg kell adnia vagy ellenőriznie kell.D-típusú kerek kondenzátorcső.
| Vevő fájdalompontja | Mi okozza általában | Mit kell megadni/ellenőrizni | Mire kell figyelni |
|---|---|---|---|
| A kapacitás idővel csökken | Elszennyeződés, lerakódás, rossz takarítási hozzáférés | Tisztítási módszerek kompatibilitása; felület állapota; karbantartási intervallum feltételezések | Az agresszív tisztítás károsíthatja a bevonatokat vagy a hézagokat |
| Nagy nyomásesés | Áramláskorlátozás, rossz eloszlás, érdes belső felületek | Áramlási út szándéka; mérettűrés; belső tisztaság | A „kis” tolerancia-eltolódások nagy rendszerbüntetésekké válhatnak |
| Szivárgási hibák csatlakozás után | Vége a minőségi problémáknak, szennyeződésnek, a fejléc felülettel való eltérésének | Vágás négyszögletesség/sorja határértékek; tisztasági szabvány; szivárgásvizsgálati terv | A szennyeződés gyakran elrejtőzik az utolsó nyomáspróbáig |
| Rezgési zaj/fáradási repedések | Támogassa a távolságot, a rezonanciát, a termikus ciklusfeszültséget | Támogatási stratégia; anyagválasztás; formázás utáni méretstabilitás | Ne kezelje a csőgeometriát a megfelelő támasztékok helyettesítőjeként |
| Korrózió és korai csere | Vízkémia, kevert fémek, környezeti expozíció | Anyag/ötvözet választás; izolációs stratégia; korróziós ráhagyás | A „mindenkinek megfelelő” anyagválasztás ritkán éli túl a zord helyszíneket |
| Alacsony összeszerelési hozam | A tétel inkonzisztenciája, kezelési sérülés, nem egyértelmű elfogadási kritériumok | Vizsgálati jegyzőkönyvek; csomagolás; hibahatárok; változás-kontroll elvárások | Az átdolgozási költségek gyakran meghaladják a csövek árkülönbségeit |
GYIK
A D-típusú kerek kondenzátorcső csak egy iparághoz való?
Nem feltétlenül. Ugyanaz a csőkoncepció bárhol megjelenhet kompakt kondenzátorokban és stabil kötőanyagban. Ami változik, az a specifikáció: az anyagnak, a tűrésnek és a tesztelésnek meg kell felelnie az üzemi feltételeknek (hőmérséklet, folyadékkémia, rezgésprofil, tisztítási módszer).
Mit kell elsőbbségben részesíteni: a hőátadást vagy a megbízhatóságot?
A legtöbb valódi telepítésnél a megbízhatóság győz. Egy kicsit „kevésbé optimális” cső, amely hónapokig megőrzi a teljesítményt kiszámítható tisztítással és kevesebb szivárgással, gyakran jobb összköltséget eredményez, mint az erősen induló, de gyorsan lebomló vagy az összeszerelést bonyolító kialakítás.
Hogyan kerülhetem el, hogy rossz „D-típusú” értelmezést rendeljek el?
A „D-type”-t jelzőként kezelje a geometria és a felület részleteinek tisztázásához. Erősítse meg a keresztmetszeti szándékot, a végfeltételeket, és azt, hogy a cső hogyan illeszkedik a fejlécekhez és a támasztékokhoz. Adjon hozzá vázlatokat, tűréseket és ellenőrzési pontokat a vásárlási dokumentumokhoz, hogy ne legyen kétértelműség.
Szükségem van speciális minőségellenőrzésre ezeknél a csöveknél?
Ha a kondenzátor kritikus, akkor igen. Határozza meg legalább a méretellenőrzéseket, a tisztasági követelményeket és a szivárgás-/nyomásvizsgálati módszert. Magasabb kockázatú rendszerek esetén megkövetelheti a tételvizsgálati feljegyzéseket és egyértelmű hibahatárokat (horpadások, karcolások, ovális, sorja).
Mi a leggyorsabb módja a szivárgás kockázatának csökkentésének?
Zárja le a végminőséget, a tisztaságot és a kezelést/csomagolást. Sok szivárgás apró problémákkal kezdődik – sorja, szennyeződés vagy kezelési horpadások –, amelyek csak az összeillesztés vagy a késői nyomásteszt során derülnek ki.
Záró gondolatok
A D-típusú kerek kondenzátorcsőokos válasz lehet, ha helyszűke, nyomásesés-kúszás vagy összeszerelési hozamproblémák ellen küzd – különösen akkor, ha csapatának olyan csőre van szüksége, amely kiszámíthatóan működik valós üzemi igénybevétel esetén is. A kulcs az, hogy megvásárolja ajobbrakondenzátor architektúrájához a „D-type” verziót, majd támassza alá azokat a specifikációkat és ellenőrzési szabályokat, amelyek megőrzik a teljesítmény egyenletességét a szállítmányokon keresztül.
Ha új kondenzátor építést tervez, vagy csöveket cserél egy meglévő rendszerben,Sinupower Heat Transfer Tubes Changshu Ltd.terméklehetőségekkel és a kondenzátorszolgáltatásra szabott gyártási know-how-val támogatja Önt. Ossza meg működési feltételeit, célkapacitását és kulcsméreteit, mi pedig segítünk leszűkíteni az Ön korlátainak megfelelő csőspecifikációt. Készen áll az előrelépésre?Vegye fel velünk a kapcsolatot hogy megvitassák projektjét, és olyan árajánlatot kapjanak, amely megfelel az Ön valós követelményeinek.
