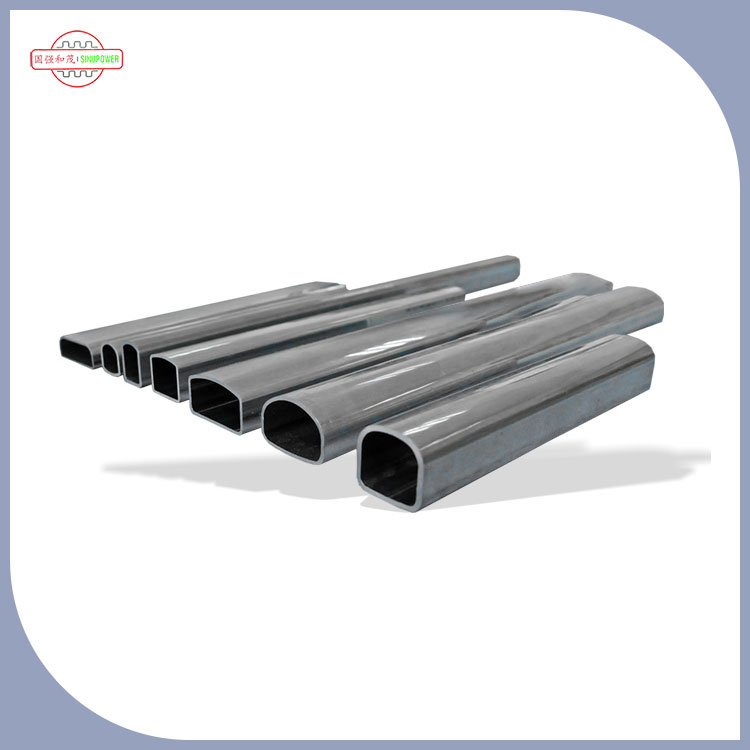

A fő cső (amelyet általában a párhuzamos áramlási kondenzátor "elosztójának vagy" fő csőjének "is nevezik), az egyik alapvető szerkezeti alkatrésze, amely közvetlenül meghatározza a hőátadási hatékonyságot, a rendszer stabilitását és a kondenzátor működési megbízhatóságát. Szerepét négy mag dimenzióból lehet kibővíteni: közepes eloszlás/gyűjtés, szerkezeti támogatás, nyomásmérleg és hőcserélő segítség, az alábbiak szerint:
1 、Alapvető funkció: Pontosan elosztja és gyűjtse össze a hűtőközegeket a hőcsere hatékonyságának biztosítása érdekében
Ez a felügyelő legfontosabb szerepe. A párhuzamos áramlási kondenzátor maghőcserélője a "Fő cső+lapos cső+uszonyok", ahol a fő csövet egy bemeneti főcsőre és egy kimeneti főcsőre osztják, amelyek együtt működnek a hatékony hűtőközeg -áramlás elérése érdekében:
Belépőfelügyelő: egyenletesen terjeszti a hűtőközeget
A kompresszorból kibocsátott magas hőmérsékletű és nagynyomású gáznemű hűtőközeg először belép a bemeneti főcsőbe. A felügyelő a hűtőközeget egyenletesen elosztja tucatnyi párhuzamos lapos csövekbe az "elterelési lyukak" vagy az "elterelési szerkezetek" révén (a hűtőközeg fő csatornái a hőt a levegővel történő cseréjéhez).
Ha az eloszlás egyenetlen, akkor néhány lapos cső "hő telített" lehet a túlzott hűtőközeg miatt, míg mások "üres csövekké" válhatnak a nem megfelelő hűtőközeg miatt, közvetlenül csökkentve a kondenzátor teljes hőátadási hatékonyságát, és akár nagy nyomású riasztást is okozva a rendszerben.
Exportfelügyelő: Gyűjtsük össze és irányítsák a hűtőközeget
Miután befejezte a hőcserét külső hideg levegővel a lapos csőben, a hűtőközeg kondenzálódik a "gáznemű" állapotból egy "gáz-folyadékkeverék" vagy "folyékony" állapotba, majd a fő kimeneti csőbe áramlik. A felügyelő összegyűjti az összes hűtőközeget a lapos csövekben, és elküldi azt a fojtószelep -eszközhöz (például egy tágulási szelepre) a kimeneti csővezetéken keresztül, hogy befejezze a hűtési ciklus következő szakaszát.
Az exportfelügyelő "folyékony felhalmozódási struktúrát" (például egy alsó horonyt) is használja annak biztosítása érdekében, hogy a folyékony hűtőközeg először kiáramoljon, és csökkentse a gáznemű hűtőközeg bejutását a fojtószelepbe (a fojtószelep hatékonyságának csökkenésének elkerülése érdekében).
2 、Szerkezeti támogatás: Rögzített hőcserélő egység az általános stabilitás biztosítása érdekében
A párhuzamos áramlási kondenzátor lapos csöveit és urait a fő csőnek kell rögzítenie, hogy merev egészet képezzen:
A felügyelők általában nagy szilárdságú alumíniumötvözet anyagot (könnyű, jó hővezetőképességet) használnak, amely szorosan kapcsolódik a lapos csövekhez a "mechanikus bővítés" vagy a "forrasztás" folyamatok révén. Nemcsak ellenállhat a hűtőközeg (általában 1,5-3,0 MPa) nagy nyomása ellen, hanem ellenáll a külső hatásoknak, például a járművezetésnek és a berendezések rezgésének is.
Ha nincs rögzített felügyelő, tucatnyi vékony lapos cső törekszik az egyenetlen stressz miatt, ami hűtőközeg szivárgását okozza és közvetlenül károsítja a kondenzátort.
3 、Nyomásmérleg: puffer hűtőközeg ingadozása a rendszer biztonságának védelme érdekében
A hűtőrendszer működése során a hűtőközeg nyomása ingadozhat a munkakörülmények, például a kompresszor indítása és a környezeti hőmérséklet változásai miatt. A fő cső a következő módszerekkel pufferolhatja a nyomást:
Térfogat -puffer: A főcsőnek van egy bizonyos térfogata, amely ideiglenesen képes befogadni a hirtelen nyomásnövekedés által okozott "felesleges" hűtőközeget, elkerülve a rendszer nyomását a biztonsági küszöb azonnali túllépésében (például amikor a kompresszor kisülési nyomása túl magas, a főcső enyhítheti a nagy nyomás hatását a lapos csőre).
Gázfolyadék -elválasztási segítség: A kimeneti főcsőben a gáznemű hűtőközeg a főcső felső részében felhalmozódik az alacsony sűrűség miatt, míg a folyékony hűtőközeg a nagy sűrűség miatt az alsó részben kerül. A fő cső "felső és alsó rétegű" szerkezete elősegítheti a gáz és a folyadék elválasztását, csökkentve a "folyékony kalapács" kockázatát (ha a folyékony hűtőközeg közvetlenül a kompresszorba lép, akkor a kompresszor károsodását okozhatja).
4 、Hőcserélő segítség: Csökkenti a helyi hőállóságot és javítja az általános hőátadási hatékonyságot
Noha a felügyelő nem a fő hőcserélő alkatrész, az anyagi és szerkezeti tervezés révén segíthetnek a hőcserében:
Anyag hővezető képesség: A főcsőhöz használt alumíniumötvözet hővezetőképessége körülbelül 200W/(M · K), amely sokkal magasabb, mint a szokásos acélanyagoké. Ez tovább diffundálhatja a lapos cső által a levegőbe átvitt hőt, csökkentve a helyi hőfelhalmozódást (például amikor a bemeneti főcső közelében lévő hőmérséklet magas, a főcső elősegíti a hőeloszlás segítését, hogy elkerülje a repedést a lapos cső és a fő cső között a túlzott hőmérsékleti különbség miatt).
Strukturális optimalizálás: A fő csövek külső falait "mikro uszonyokkal" vagy "hornyokkal" tervezik, hogy növeljék az érintkezési területet a levegővel, közvetett módon javítva a hőeloszlás hatékonyságát (különösen olyan kompakt terekben, mint például a jármű légkondicionálása, ez a kialakítás kompenzálhatja a nem megfelelő hőterjedési terület problémáját).
