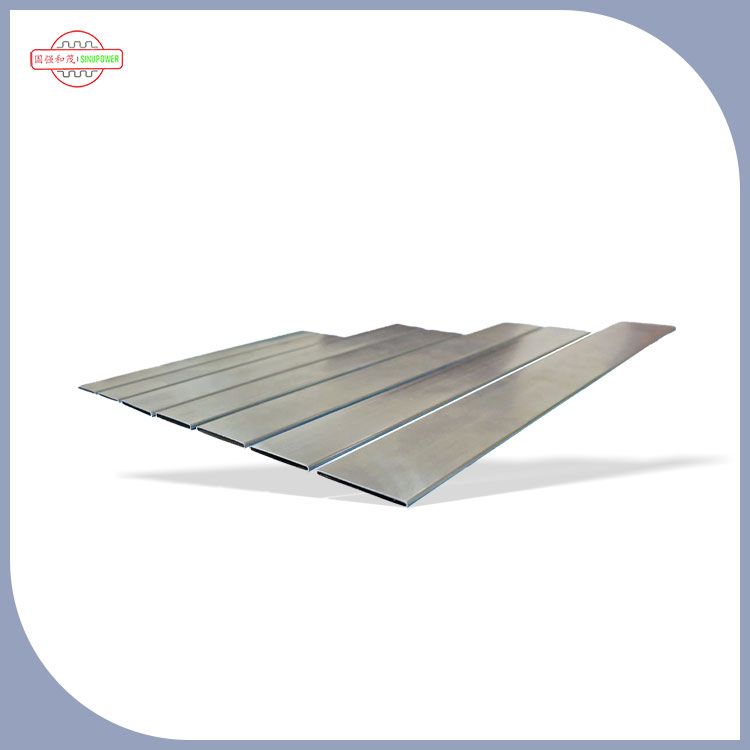

Lézerrel hegesztett szivárgásmentes csatlakozású fűtőmag cső

Az autóipari HVAC-gyártók számára a fűtőelemek megbízhatósága a csővarratok integritásával kezdődik.Sinupower– dedikáltGyártóprecíziós alumínium termikus alkatrészekből – gyártLézerrel hegesztett szivárgásmentes csatlakozású fűtőmag csőnagy teljesítményű szálas lézer technológia alkalmazásával. Ezzel az eljárással egy folyamatos, homogén hegesztési varrat jön létre, amely kiküszöböli az ellenállás-hegesztett vagy mechanikusan varratott csövekben szokásos szivárgási utakat. A B-típusú lapított profil maximalizálja a hőátadás felületét, míg a lézerrel hegesztett varrat biztosítja a szerkezeti integritást hőciklus és hűtőközeg nyomás alatt. Az eredmény: a fűtőmagok, amelyek megbízhatóan működnek a jármű teljes élettartama alatt. Vezetőkéntfűtőtest magcsövek gyártója, A Sinupower megbízható, szivárgásmentes megoldásokkal szolgálja ki az autóipari HVAC beszállítókat világszerte.

Miért fontos a lézeres hegesztés a fűtőmag csövekhez?

Sinupower-éLézerrel hegesztett szivárgásmentes csatlakozású fűtőmag csőolyan eljárással gyártják, amely mérhető előnyöket biztosít a hagyományos csőgyártási módszerekkel szemben:

Zero-Leak Teljesítmény

• A lézeres hegesztés folytonos, homogén varratot hoz létre porozitás és mikrorepedések nélkül – kiküszöbölve a fűtőmagok elsődleges meghibásodását.
• Az állandó hegesztési behatolási mélység (általában 0,5–1,2 mm) biztosítja, hogy a kötés illeszkedjen vagy meghaladja az alapanyag szilárdságát.
• A hélium szivárgásvizsgálata minden gyártási tételnél igazolja a 0,5 g/év alatti szivárgási arányt csövenként.
• Nincs szükség hegesztés utáni töltőanyagra, így elkerülhető a folyasztószer maradványok vagy a keményforrasztó ötvözet ridegsége.

Kiváló hőátadási hatékonyság

• A lapított B-típusú profil növeli a felület/térfogat arányt, ami gyorsabb hőátadást tesz lehetővé a hűtőfolyadékból a kabin levegőjébe.
• A sima belső furat minimalizálja az áramlási ellenállást és a nyomásesést a fűtőmagban.
• Az egyenletes falvastagság (±0,05 mm tűrés) egyenletes hővezetést biztosít a cső teljes hosszában.

Fokozott tartósság termikus kerékpározás alatt

• A lézeres hegesztés kohászati ​​kötést hoz létre, amely ellenáll az ismételt hőtágulásnak és összehúzódásnak, anélkül, hogy fáradásos repedést okozna.
• Kompatibilis az AA3003 és AA3102 alumíniumötvözetekkel, amelyeket kiváló hővezető képességük (200–220 W/m·K) és alakíthatóságuk miatt választottak.
• 10 000+ hőciklusra érvényes -40°C és +120°C között hegesztési károsodás nélkül.

Tiszta, fluxusmentes gyártás

• A lézeres hegesztés szükségtelenné teszi a folyasztószert vagy keményforrasztó pasztát, csökkenti a szennyeződés kockázatát és leegyszerűsíti az összeszerelést.
• Nincs hegesztési fröcskölés vagy felületi oxidáció – a csövek azonnal hegesztés után készen állnak a bordák rögzítésére és a hegesztőfej keményforrasztására.
• A konzisztens hegesztőperem-geometria lehetővé teszi az automatikus bordák behelyezését és a mag egymásra helyezését igazítási problémák nélkül.

Lézerrel hegesztett B-típusú cső a hagyományos varratos csővel szemben

Gyártási folyamat – a tekercstől a kész csőig

A termelésLézerrel hegesztett szivárgásmentes csatlakozású fűtőmag csőszigorúan ellenőrzött hatlépéses folyamatot követ a tekercskészlettől a kész csőig:

1. lépés – Anyagválasztás

• Alapanyagok: AA3003 és AA3102 alumíniumötvözetek, amelyeket a hővezető képesség, az alakíthatóság és a keményforrasztási kompatibilitás alapján választottak ki.
• A beérkező tekercskészlet kémiai összetételére és felületi minőségére vonatkozóan tesztelt.
• Anyagvastagság tartomány: 0,20-0,60 mm az alkalmazási követelményektől függően.

2. lépés – Csíkformázás

• Az alumínium szalag hengerelt B-típusú profillá – a fűtőmagcsövekre jellemző lapított, ovális keresztmetszetűvé.
• A precíziós alakító szerszámok egyenletes profilméreteket biztosítanak a tekercs teljes hosszában.
• Az in-line lézermérés figyeli a profilgeometriát a tűréshatárok fenntartása érdekében.

3. lépés – Lézeres hegesztés

• A nagy teljesítményű szálas lézer (1–3 kW) fókuszált energiát juttat a csővarratba, mély behatolású és keskeny szélességű kulcslyuk-hegesztést hozva létre.
• A védőgáz (argon vagy hélium) védi a hegesztőmedencét az oxidációtól.
• A valós idejű hegesztésfigyelés nyomon követi a behatolási mélységet, a hegesztési szélességet és a porozitást – automatikusan elutasítja a nem megfelelő szakaszokat.

4. lépés – Hegesztési varrat izzítása

• A helyi hegesztés utáni izzítás megszünteti a maradék feszültséget a hegesztési zónában anélkül, hogy befolyásolná az alapanyag hőmérsékletét.
• Biztosítja, hogy a hegesztési terület hasonló rugalmassággal és alakíthatósággal rendelkezik, mint a cső többi részének.

5. lépés – Méretezés és méretre szabás

• A csöveket a végső méretekre kalibráló szerszámok sorozatával kalibrálják.
• Vágja az ügyfél által megadott hosszra precíziós fűrész- vagy nyíróberendezéssel.
• A végeket sorjázzák és előkészítik a borda beillesztésére vagy a fejléc rögzítésére.

6. lépés – 100%-os szivárgásteszt

• Minden csövet hélium-tömegspektrometriás szivárgásvizsgálatnak vetnek alá, hogy igazolják a szivárgásmentességet.
• Elfogadási kritérium: ≤0,5 g/év szivárgás.
• A teszten sikertelen csövek automatikusan elutasításra kerülnek – biztosítva, hogy nulla hibás csövek hagyják el a gyártósort.

Alkalmazásfókusz – Fűtőmagok autóipari HVAC-hoz

Megbízhatókéntautóipari fűtési magcső beszállítója, A Sinupower termékei több járműplatformon is megtalálhatók:

Elsődleges alkalmazások

• Személygépkocsik HVAC rendszerei:A szedánok, SUV-k és könnyű teherautók kabinfűtésének alapeleme.
• Haszonjárművek klímaberendezése:Nagy teherbírású fűtőmagok teherautókhoz, buszokhoz és terepjáró berendezésekhez.
• Elektromos járművek hőkezelése:Beépíthető elektromos fűtőrendszerekbe (hőszivattyús vagy rezisztív fűtési konfigurációk).
• HVAC légkezelő egységek:Épületek és ipari fűtési alkalmazásokban használják, ahol kompakt, szivárgásmentes hőcserélőkre van szükség.

Integrációs pontok a fűtőmag-szerelvényben

• A csöveket a lamellák közé helyezik, és kiterjesztik vagy keményforrasztják a magblokk kialakításához.
• A csővégek keményforrasztással vagy mechanikus csatlakozással csatlakoznak a bemeneti/kimeneti fejlécekhez.
• A hűtőfolyadék (a motor hűtőfolyadéka vagy az elektromos járművek fűtőfolyadéka) átáramlik a cső belsejében, míg a levegő áthalad a bordázott külső felületen.
• A hőátadás a folyadékból a cső falán és bordáin keresztül a kabin levegőjébe történik.

Kompatibilitás az összeszerelési folyamatokkal

• Csöveink kompatibilisek mind a szabályozott légkörű keményforrasztási (CAB), mind a vákuumforrasztási eljárásokkal.
• A sima, oxidmentes varrat nem igényel további tisztítást a keményforrasztás előtt – csökkenti a folyamat lépéseit és a szennyeződés kockázatát.
• A csőprofilok és -hosszak testreszabhatók, hogy megfeleljenek az adott maggeometriának és a járműplatform követelményeinek.

Minőségi tanúsítványok és gyártási szabványok

A Sinupower gyártási folyamatai a következő tanúsított rendszerek szerint működnek:

📋 Igény szerint teljes bizonyítványmásolatok állnak rendelkezésre.

Szellemi tulajdon

• 2 találmányi szabadalom– beleértve a szabadalmaztatott lézerhegesztő pozicionáló rendszert B-típusú csövek számára.
• 15 formatervezési szabadalom– egyedi csőprofilok és fűtőmag geometriák lefedése.
• 16 használati minta szabadalom– a csőalakítási és hegesztési folyamatok fejlesztésére összpontosított.

Testreszabási lehetőségek a fűtési magcsövekhez

Dimenziós testreszabás

• Cső szélessége:12-40 mm (ügyfél által megadott)
• Cső magassága:1,5–5,0 mm (lapított profil)
• Falvastagság:0,20-0,60 mm
• Hossz:100 mm-től 2000 mm-ig (hosszra vágva rendelésenként)
• Tolerancia:±0,05 mm kritikus méreteknél

Ötvözet és bevonat opciók

• AA3003:Standard ötvözet – jó hővezető képesség és alakíthatóság, korrózióálló.
• AA3102:Nagyobb szilárdságú változat – alkalmas nagyobb nyomású vagy nagyobb igénybevételt jelentő alkalmazásokhoz.
• Felületkezelés:Opcionális cinkpehely bevonat vagy konverziós bevonat a fokozott korrózióállóság érdekében.

Űrlapvégi beállítások

• Négyzet alakú vágás– szabvány a fejlécbeillesztéshez
• Letört végek– a könnyebb összeszerelés és a tömítés rögzítése érdekében
• Kiterjesztett végek– mechanikus fejléc csatlakozásokhoz
• Egyedi végprofilok– vásárlói rajzonként

Fejlesztési folyamat

1. Követelmény benyújtása:Az Ügyfél specifikációkat, rajzokat vagy teljesítménycélokat biztosít.
2. Megvalósíthatósági felülvizsgálat:A mérnöki csapat értékeli az anyag-, profil- és hegesztési paramétereket.
3. Szerszám kialakítás:Saját gyártású alakító és hegesztő szerszámok.
4. Prototípus futtatása:Akár 100 darab vásárlói ellenőrzéshez – csak a szerszám költsége.
5. Termelés:Teljes körű gyártás PPAP Level 3-val.
6. Szállítás:Ütemezett szállítások anyagbizonyítványokkal és vizsgálati jelentésekkel.

Minőségbiztosítás – Így biztosítjuk a megbízható hegesztési minőséget

Minden adagLézerrel hegesztett szivárgásmentes csatlakozású fűtőmag csőszigorú minőség-ellenőrzési keretrendszerünkön esik át:

Nyersanyag-ellenőrzés

• Alumínium tekercsek ISO 14001 tanúsítvánnyal rendelkező kohókból, teljes anyagkövethetőséggel.
• Bejövő ellenőrzés: kémiai összetétel (OES), felületi minőség és vastagság ellenőrzése.

Folyamatban lévő vezérlők

• Alakítás:Valós idejű méretfigyelés visszacsatolásvezérléssel a profilpontosság fenntartása érdekében.
• Lézeres hegesztés:A teljesítmény, a sebesség és a védőgáz áramlása folyamatosan figyelve. A hegesztési varrat minőségét beépített optikai koherencia tomográfia (OCT) igazolta.
• Lágyítás:Helyi indukciós izzítás hőmérséklet-felügyelettel a konzisztens szemcseszerkezet biztosítása érdekében a hegesztési zónában.

Végső ellenőrzés

• Dimenziós:OD, szélesség, magasság és falvastagság csövenként 3 pontban mérve.
• Szivárgási teszt:Hélium tömegspektrometria – a csövek 100%-a, ≤0,5 g/év.
• Hegesztési ellenőrzés:A hegesztési varrat folytonosságának vizuális és mikroszkópos ellenőrzése.
• Mechanikai:Szakító- és felszakítási vizsgálatok hőkezelési tételenként.

Ezek az eljárások biztosítják, hogy minden szállítmány megfeleljen az autóipari HVAC-alkalmazások szigorú minőségi követelményeinek.

Fenntarthatóság és környezetvédelmi megfelelőség

Energiahatékonyság

• A lézeres hegesztés lényegesen kevesebb energiát fogyaszt, mint a hagyományos keményforrasztó kemence műveletei – ezzel csökkentve szénlábnyomunkat.
• A regeneratív égő technológia az izzítási folyamatokban 18%-kal csökkenti a gázfogyasztást.

Újrahasznosítás és hulladékcsökkentés

• 98%-os anyagfelhasználás – minden alumíniumhulladékot elkülönítenek és visszajuttatnak minősített újrahasznosítókhoz.
• A hegesztési folyamat során nem használnak folyasztószert vagy keményforrasztó pasztát, így kiküszöbölhetők a veszélyes hulladékok.

Megfelelés

• RoHS-kompatibilis – nincs korlátozva az anyagokban vagy folyamatokban található anyagok.
• REACH-kompatibilis – minden ötvözet és feldolgozási vegyszer megfelel a jelenlegi EU környezetvédelmi szabványoknak.

Gyakran ismételt kérdések a lézerhegesztett fűtőmag csövekkel kapcsolatban

Vegye fel a kapcsolatot a Sinupower – Heater Core Tubing Solutions vállalattal

Sinupower szállítLézerrel hegesztett szivárgásmentes csatlakozású fűtőmag csőamely lehetővé teszi az autóipari HVAC-gyártók számára, hogy kiemelkedő megbízhatóságú, egyenletes hőteljesítményű és alacsonyabb összköltségű fűtőelemeket állítsanak elő. Meghívjuk az OEM-eket, az első osztályú HVAC beszállítókat és a fűtőelemek gyártóit, hogy vegyenek fel velünk a kapcsolatot mintákért, műszaki adatlapokért vagy közös tervezési felülvizsgálatért.
