Sinupower– szakosodottGyártóprecíziós hőcsövekből – gyártMagas hővezető képességű alumínium sárgaréz fűtőmag csövekrézben, alumíniumban és sárgarézben, ellenálláshegesztéssel, lézerhegesztéssel vagy keményforrasztással történő varratkötéssel. Az autók fűtési rendszereiben és a HVAC-berendezésekben a fűtőmag felelős a hőnek a motor hűtőfolyadékából a kabinba történő átviteléért. A cső a hőcsere szíve. Ez a több anyagból, több folyamatot feldolgozó képesség rugalmasságot biztosít a fűtőelemek gyártói számára, hogy a csőválasztást a sajátos tervezési követelményeikhez igazítsák: réz a maximális hőteljesítmény, alumínium a könnyű súly és korrózióállóság, vagy sárgaréz a kiegyensúlyozott költség-teljesítmény érdekében. Mindhárom anyag B-típusú lapított profilt alkot, amely maximalizálja a felületet a jármű fűtési rendszerének kompakt terében, lehetővé téve a hatékony hőátadást, miközben minimálisra csökkenti a mag fizikai lábnyomát.
Anyagválasztás – Három lehetőség, egy csőmegoldás
Magas hővezető képességű alumínium sárgaréz fűtőmag csövekhárom anyagminőségben kaphatók. A kiválasztás a fűtőmag hőteljesítmény-céljaitól, súlykorlátozásaitól és költségparamétereitől függ:
Réz
- Legmagasabb hővezető képesség
- A három közül a legnehezebb
- A legmagasabb anyagköltség
- Jó korrózióállóság
- Ellenállás, lézer vagy keményforrasztás kompatibilis
Alumínium
- Magas hővezető képesség
- Legkönnyebb – a réz tömegének ~30%-a
- A legalacsonyabb anyagköltség
- Kiváló korrózióállóság
- Ellenállás, lézer vagy keményforrasztás kompatibilis
Sárgaréz
- Jó hővezető képesség
- Mérsékelt súly
- Mérsékelt anyagköltség
- Jó korrózióállóság
- Ellenállás, lézer vagy keményforrasztás kompatibilis
Jegyzet:Mindhárom anyagopció B-típusú lapított csőként készül, és ellenálláshegesztéssel, lézerhegesztéssel vagy keményforrasztással összekapcsolható – így teljes szabadságot biztosít a meglévő gyártósorához illeszkedő anyag-folyamat kombináció kiválasztásában.
Hegesztési módszerek – három folyamat, egy cső
Az anyag- és tervezési követelményektől függően a Sinupower gyártMagas hővezető képességű alumínium sárgaréz fűtőmag csövekhárom hegesztési technikával – erős és szivárgásmentes csatlakozást biztosítva minden anyagopciónál:
Ellenállási hegesztés
- Nagy sebességű gyártás
- Nincs töltőanyag
- Költséghatékony a mennyiség szempontjából
- Működik réz, alumínium, sárgaréz felületeken
- Ideális nagy mennyiségű fűtőmag gyártásához
Lézeres hegesztés
- Szűk hőhatás zóna
- Mély hegesztési behatolás
- Nulla fluxus vagy töltőanyag
- Tiszta, oxidmentes varrás
- Ideális szivárgáskritikus alkalmazásokhoz
Forrasztás
- Fémillesztés töltőötvözettel
- Kiváló ízületi szilárdság
- Alumínium és sárgaréz felületeken működik
- A réz speciális folyasztószert igényel
- Ideális összetett magösszeállításokhoz
Hegesztési folyamatok összehasonlítása – melyik módszer illik az Ön gyártási folyamatához?
Az alábbi táblázat összehasonlítja a három elérhető hegesztési eljárástMagas hővezető képességű alumínium sárgaréz fűtőmag csöveka legfontosabb kiválasztási kritériumok szerint:
| Kiválasztási tényező | Ellenállási hegesztés | Lézeres hegesztés | Forrasztás |
|---|
| Gyártási sebesség | Magas | Közepes-Magas | Mérsékelt |
| Szivárgás integritása | Jó | Kiváló | Kiváló |
| Hőhatás övezet | Mérsékelt | Minimális | Szélesebb |
| Töltőanyag szükséges | Nem | Nem | Igen (forrasztott ötvözet) |
| Réz kompatibilitás | ✓ | ✓ | Speciális fluxus szükséges |
| Alumínium kompatibilitás | ✓ | ✓ | ✓ |
| Sárgaréz kompatibilitás | ✓ | ✓ | ✓ |
Sinupower képesség:Mindhárom hegesztési módszerrel B-típusú csöveket gyártunk. Az anyagválasztás, a tömítettségi követelmények és a gyártási mennyiség alapján tudjuk az optimális eljárást javasolni.

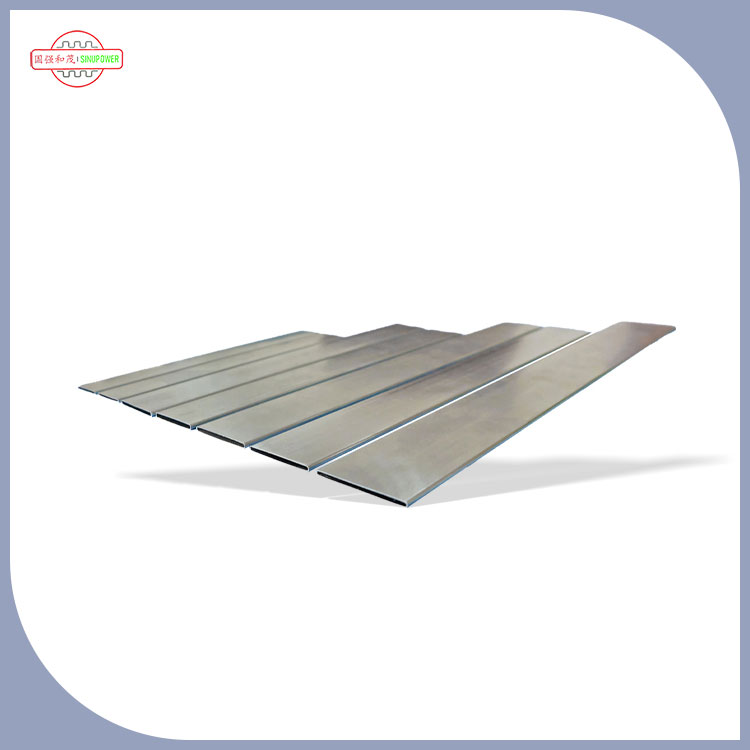

B-típusú kialakítás – Miért a lapított profil?
Magas hővezető képességű alumínium sárgaréz fűtőmag csöveklapított vagy ovális profilt alakítanak ki – a fűtőmag iparban B-típusú csőnek nevezik. Ez a kialakítás nem önkényes; három konkrét mérnöki célt szolgál:
Megnövelt felület
A cső lapítása megnöveli a hőátadásra rendelkezésre álló felületet az azonos keresztmetszetű kerek csőhöz képest – csövönként több hő kerül át a hűtőfolyadékból a kabin levegőjébe.
Kompakt csomagolás
A lapított profil csökkenti az egyes csövek magasságát, lehetővé téve több cső egymásra helyezését egy adott magmélységben – maximalizálva a hőátadást a műszerfalon belüli helyszűkön belül.
Core Assembly kompatibilitás
A B-típusú profil egyenletes távolságot hoz létre a csövek között a bordák beillesztéséhez, lehetővé téve a magok automatikus egymásra helyezését és keményforrasztását a nagy volumenű gyártósorokon.
Gyártási lépések – a szalagtól a kész csőig
A termelésMagas hővezető képességű alumínium sárgaréz fűtőmag csövekszabványos gyártási sorrendet követ. Minden egyes lépést ellenőriznek, hogy egyenletes minőséget biztosítsanak minden anyag- és folyamatkombinációban:
1. lépés – A cső kiválasztása
A kiváló minőségű réz-, alumínium- vagy sárgaréz szalagot a fűtőmag speciális követelményei és teljesítményjellemzői alapján választják ki.
2. lépés – A cső lapítása
A szalagot hengerrel lapított vagy ovális B-típusú profillá alakítják, ami megnöveli a hőátadásra rendelkezésre álló felületet a fűtőmagban.
3. lépés – Csőhegesztés
A lapított csővarratot ellenálláshegesztéssel, lézerhegesztéssel vagy keményforrasztással kötik össze – anyagtól és kiviteltől függően – az erős és szivárgásmentes csatlakozás érdekében.
4. lépés – Méretezés
A csöveket egy sor méretező szerszám segítségével kalibrálják a végső méretekre, így biztosítva az egyenletes szélességet, magasságot és falvastagságot a teljes gyártási folyamat során.
5. lépés – Vágás
A csöveket precíziósan vágják az ügyfél által megadott hosszúságra és sorjázzák, így biztosítva a négyzet alakú, tiszta végeket, amelyek készen állnak a borda behelyezésére és a fejléc rögzítésére.
6. lépés – Minőségellenőrzés
Minden cső méretellenőrzésen, szivárgásvizsgálaton és szemrevételezésen esik át a csomagolás előtt – biztosítva, hogy csak a megfelelő csövek hagyják el a gyártósort.
A fűtőmag integrációja – Hogyan illeszkedik a cső a rendszerhez
A fűtőmagok az autók fűtőrendszereinek és HVAC-egységeinek alapvető alkotóelemei, amelyek felelősek a hő átviteléért a motor hűtőfolyadékából a kabinba, hogy hideg időben melegen tartsák azt. A Sinupower hegesztett B-típusú csövek a mag hőátadó elemei ebben a rendszerben:
Gépjárművek fűtése - A motor hűtőfolyadék hőjét átadja az utastér levegőjének
- Elengedhetetlen az utasok kényelméhez hideg időben
- Kompakt B-típusú kialakítása illeszkedik a műszerfalba
HVAC légkezelés - Fűtő-, szellőző- és klímaberendezések
- Hasonló hőátadási elv forró víz vagy hűtőközeg használatával
- Rendelhető réz, alumínium vagy sárgaréz kivitelben
Alap összeszerelési folyamat
- A B-típusú csövek párhuzamosan vannak egymásra rakva a hullámos bordák (alumínium vagy réz) rétegei között.
- A csővégeket gyűjtőlemezekbe vagy tartályegységekbe kell beilleszteni.
- A teljes mag mechanikai tágítással, keményforrasztással vagy forrasztással van összekötve.
- Az elkészült fűtőmag szivárgásteszten átesett, és a HVAC modulba kerül.
- A cső lapított profilja lehetővé teszi ezt a halmozási hatékonyságot, miközben maximalizálja a hőátadás felületét.
Minőség és tanúsítványok
Rendszertanúsítványok - IATF 16949:2016– Autóipari minőség
- ISO 9001:2015– Minőségirányítás
- ISO 14001:2015– Környezetvédelmi
- ISO 45001:2018– Egészség és biztonság
Szellemi tulajdon - 2 találmányi szabadalom(2019 óta)
- 15 formatervezési szabadalom
- 16 használati minta szabadalom
Igény szerint teljes bizonyítványmásolatok állnak rendelkezésre.
Partnerségek és ellátási lánc
Főbb iparági partnerek:
- Sanhua– HVAC és hőkezelési alkatrészek
- Danfoss– Hűtési és fűtési megoldások
- Pankl– Hajtás- és hőrendszerek
5000+
Éves tonna kapacitás
20-25
Munkanapos átfutási idő
90+
Berendezések és szerszámok típusai
87,76%
Kelet-Kínai értékesítési koncentráció
Csomagolás:Fa ládák VCI rozsdagátló papírral, műanyag zárókupakokkal, acél pántokkal. FOB Shanghai vagy Ningbo; EXW elérhető.
Testreszabás – az Ön specifikációi szerint készült
A Sinupower teljes körű szolgáltatást kínál a tervezéstől a szállításig egyedi igényekhezMagas hővezető képességű alumínium sárgaréz fűtőmag csövek. Alkalmazkodunk az Ön egyedi fűtőtest-mag tervezési követelményeihez:
- Anyag:Réz, alumínium vagy sárgaréz – az Ön által megadott minőséget szállítjuk.
- Hegesztési folyamat:Ellenállás-hegesztés, lézerhegesztés vagy keményforrasztás – az Ön minőségi és térfogati követelményeinek megfelelő módszert alkalmazzuk.
- Profil méretei:Szélesség, magasság, falvastagság és hosszúság az Ön rajzai szerint testreszabva.
- Keresztmetszet:B-típusú (standard), kerek, D-alakú, ovális vagy téglalap alakú.
- Befejezések:Négyzet alakú, lesarkított, kiszélesített, kiterjesztett vagy hornyolt.
- Felületkezelés:Átalakító bevonat, cink-pehely, epoxi, eloxált (anyagonként).
Egyedi fejlesztési idővonal
- Tervezési bemenet:Az ügyfél rajzokat, anyagpreferenciákat és folyamatkövetelményeket biztosít.
- Megvalósíthatósági felülvizsgálat:A mérnöki csapat validálja az anyag-folyamat kombinációt.
- Szerszámozás:Saját gyártású alakító és hegesztő szerszámok – 15-20 munkanap.
- Prototípus:Akár 100 darab vásárlói teszteléshez – csak a szerszám költsége.
- Termelés:Teljes körű gyártás PPAP Level 3-val.
- Szállítás:Ütemezett szállítások anyagbizonyítványokkal és vizsgálati jelentésekkel.
Minőségbiztosítás – Ellenőrzött folyamatellenőrzés
Minden adagMagas hővezető képességű alumínium sárgaréz fűtőmag csövekköveti a minőség-ellenőrzési keretrendszerünket:
- Nyersanyag ellenőrzés:Az ötvözet összetételét, vastagságát és felületi minőségét a bejövő tekercseken ellenőrizték.
- Folyamat közbeni felügyelet:Az alakítási méretek, a hegesztési varrat minősége és az izzítási hőmérséklet folyamatosan nyomon követhető.
- Méretvizsgálat:Szélesség, magasság, falvastagság és hosszúság a csövek 100%-án mérve.
- Szivárgásvizsgálat:Levegő-víz vagy hélium tömegspektrometria az ügyfél specifikációi szerint.
- Hegesztési integritás:A varrat minőségének vizuális és mikroszkópos ellenőrzése.
- Mechanikai vizsgálat:Szakító-, felszakítási és lapítási vizsgálatok hőkezelési tételenként.
Fenntarthatóság
- Energia:A regeneratív égő technológia 18%-kal csökkenti a gázfogyasztást.
- Újrafeldolgozás:98%-os anyagfelhasználás – minden selejt visszakerült a minősített újrahasznosítókhoz.
- Víz:A zárt hurkú öblítés 40%-kal csökkenti a vízfelhasználást, nulla nehézfém-kibocsátás.
- Megfelelés:RoHS és REACH kompatibilis.
- Anyag újrahasznosíthatósága:A réz, az alumínium és a sárgaréz teljesen újrahasznosítható, jól bevált hasznosítási forrásokkal.
Gyakran Ismételt Kérdések
K: Milyen anyagok állnak rendelkezésre ezekhez a fűtőmagcsövekhez? V: Rezet, alumíniumot és sárgarézet kínálunk. Az anyagválasztás a fűtőmag hőteljesítményétől, súlyától és költségcéljától függ.
K: Melyik hegesztési eljárás a legjobb az alkalmazásomhoz? V: Az ellenálláshegesztés ideális nagy mennyiségű gyártáshoz. A lézeres hegesztés kiváló szivárgásmentességet biztosít minimális hőtorzítással. A keményforrasztás előnyös összetett szerelvények vagy alumíniummagok esetén.
K: Miért használják a B-típusú lapított profilt fűtőmagokhoz? V: A lapított forma megnöveli a hőátadás felületét, miközben csökkenti az egyes csövek magasságát – lehetővé téve több cső egymásra helyezését egy kompakt fűtőmag-szerelvényben.
K: Mi a jellemző átfutási idő a gyártási rendeléseknél? V: A standard átfutási idő 20-25 munkanap 50 000 darabos megrendelés esetén. Az egyedi szerszámok 15-20 munkanapot növelnek.
K: Készíthet egyedi keresztmetszetű profilokat? V: Igen. A szabványos B-típusú profilon túl kerek, D-alakú, ovális és téglalap alakú csöveket gyártunk speciális fűtőmag-kialakításokhoz.
K: Ad-e anyagtanúsítványokat a szállítmányokhoz? V: Igen. Minden szállítmány tartalmaz malomvizsgálati tanúsítványt (MTC), méretvizsgálati jelentést és szivárgásvizsgálati dokumentációt az ügyfél igényei szerint.
Sinupower szállítMagas hővezető képességű alumínium sárgaréz fűtőmag csövekrézben, alumíniumban vagy sárgarézben – az ellenállás-hegesztés, lézerhegesztés vagy keményforrasztási folyamatok rugalmas támogatásával. Meghívjuk a fűtőelemek gyártóit, az autóipari HVAC-beszállítókat és a hőtechnikai rendszerek mérnökeit, hogy vegyenek fel velünk a kapcsolatot minták, eljárási útmutatás vagy közös tervezési felülvizsgálat céljából.
Mérnöki áttekintés:Gao Qiang úr, a Sinupower alapítója – több mint 20 éve az alumínium-extrudálás és a hőkezelés területén, beleértve a Fortune 500-as gyártóvállalatok korábbi vezetését.
